摘 要：“魔百和”是移动公司以有线家宽为基础，通过企业定制终端向用户提供可点播的电视内容及视频应用的新模式。文章主要阐述了“魔百和”应用中向客户展示电视节目、提供多屏互动体验的接入原理，深入分析了“魔百和”的实现流程以及在满足用户需求方面的贡献，最后展望了FTTH光纤宽带普及带来的应用多样化，得出的结论为随着数字化应用的进一步发展，使用“魔百和”观看电视节目必是大势所趋。
关键词：FTTH;OTT;魔百和;内容网络
中图分类号：TN919 文献标识码：A 文章编号：2096-4706（2020）16-0052-03
The Application and Popularization of “Mobaihe”
PAN Hongbo
（Weifang Branch，China Mobile Tietong Co.，Ltd.，Weifang 261041，China）
Abstract：“Mobaihe” is a new mode of TV content and video application for mobile companies based on cable home width and customizing terminal through enterprises. This paper mainly expounds the access principle of displaying TV programs and providing multi-screen interactive experience to customers in the application of “Mobaihe”. The implementation process of “Mobaihe” and its contribution to meet the needs of users are analyzed in depth. Finally，it looks forward to the application diversification brought by the popularization of FTTH optical fiber broadband，and draws the conclusion that with the further development of digital application，and watching TV programs with “Mobaihe” must be the trend of the times.
Keywords：FTTH;OTT;Mobaihe;content network
0 引 言
“魔百和”是指移动公司推出的可提供视频来源的终端设备，其通过电视机或者投影仪等作为显示设备，接入到智能网关的网络口实现“魔百和”业务的互通，给用户带来电视直播、点播、咪咕音乐等多元化的功能，目前主要是通过OTT平台实现直播、点播业务。以下是作者结合自己在移动公司安装及维护“魔百和”的工作经历，对其业务的实现模式和应用场景的阐述。
1 OTT的定义及应用模式
OTT是英文“Over The Top”的缩写，广义来讲是指通过互联网实现的应用服务，它仅利用运营商的基础网络，应用服务则由运营商之外的第三方合作商提供，第三方通过互联网向电视机输送的合法视频内容，其接收终端是OTT（盒子）+电视机（互联网电视一体机可通过软终端实现），简单点说就是互联网电视，而“魔百和”就是移动公司提供OTT的统一称谓。
1.1 “魔百和”推出的行业背景
现在主流一般用IPTV+OTT统一解决方案应对互联网视频业务挑战，对营业商来说，增加付费电视和宽带网络的核心竞争力和商业价值，通过业务绑定增加ARPU和用户黏度，其面向大众用户群，可增加客户群基数;对用户来说，用户可以在任何地方通过多种网络和多种终端访问媒体内容，任何时间都可以访问期望的媒体和业务，为其带来了极大的便利。
1.2 “魔百和”业务推广的初衷
全球基础通信运营商大多面临网内可支配资源匮乏、网间流量结算费用高的问题，建设IDC、引入部分CP厂家、建设内容网络和Cache系统都是解决问题的思路。其中IDC是基础，是承载CP内容的关键基础设施;CDN可以解决签约CP的缓存与分发;Cache基于对管道内容的智能分析，采用被动缓存的方式，自动将管道的热点进行存储并加速，是一种广谱缓存技术，可以解决未签约CP的缓存与分发。内容网络是一系列旨在改善用户互联网访问体验的应用层技术的总称，相关的三个主体是内容商、运营商和用户。当前移动公司典型的内容网络技术主要有OTT CDN、互联网CDN、Cache三大模块。
内容网络将会成为运营商继基础网络之后的第三张大网，移动公司对内容网络的打造，致力于提升对互联网流量的运营分析及调度管控能力，实现从网络运营向网络内容协同运营的转变，提升自有用户和自有业务的客户感知。
2 “魔百和”业务的实现流程
结合笔者在实际维护移动“魔百和”过程中对业务的了解，“魔百和”业务在实际应用中是通过省建OTT融合模式实现，终端通过请求向省中心OTT CDN媒体服务器获取资源，若资源没命中，则根据回源配置，向现网运行的OTT CDN的调度服务器发送资源请求，再从OTT CDN调度服务器返回到存放视频资源的内容中心媒体服务器地址，同时也会在OTT CDN媒体服务器中请求索取资源，索取完成后返回资源。
2.1 “魔百和”业务的受理流程

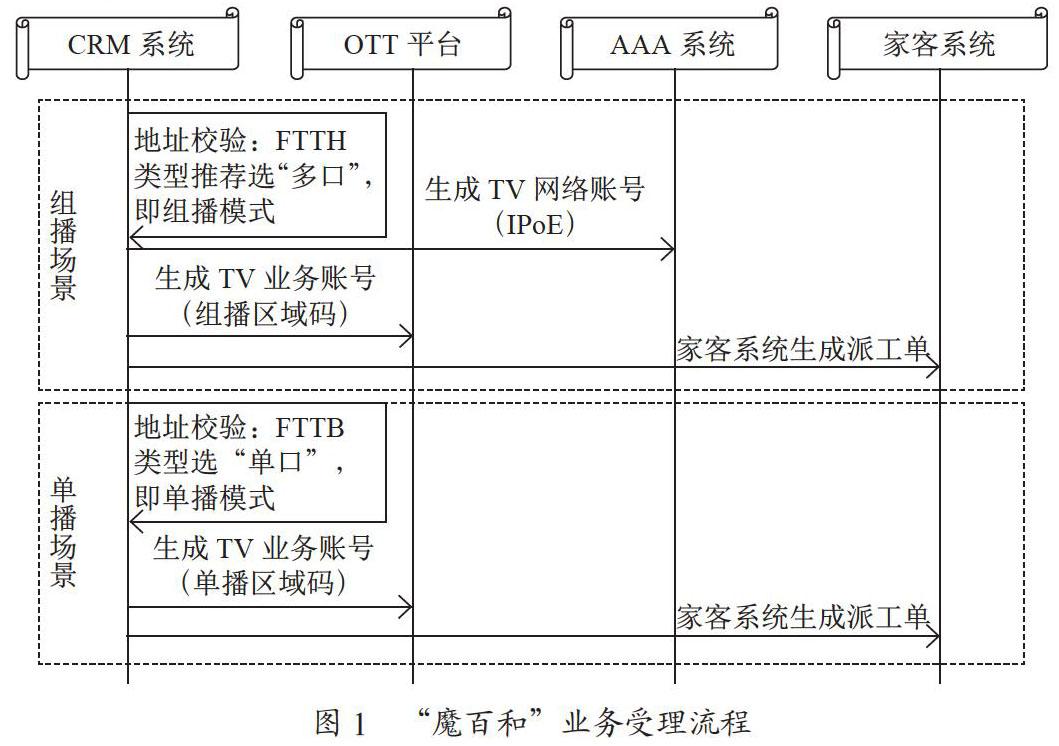

“魔百和”的开户流程相对比较简单，营业厅在CRM系统上选择单口/多口产品，然后进行地址校验，如果为FTTH类型，推荐选择组播模式，然后在OTT平台上生成TV业务账号，在AAA系统上生成许可的TV网络账号（IPoE），同时在家客系统生成派工单;如果为FTTB类型，强制选择单播模式，然后在OTT平台上生成TV业务账号，同时在家客支撑系统生成派工单。“魔百和”业务受理流程如图1所示。
2.2 “魔百和”业务的认证流程

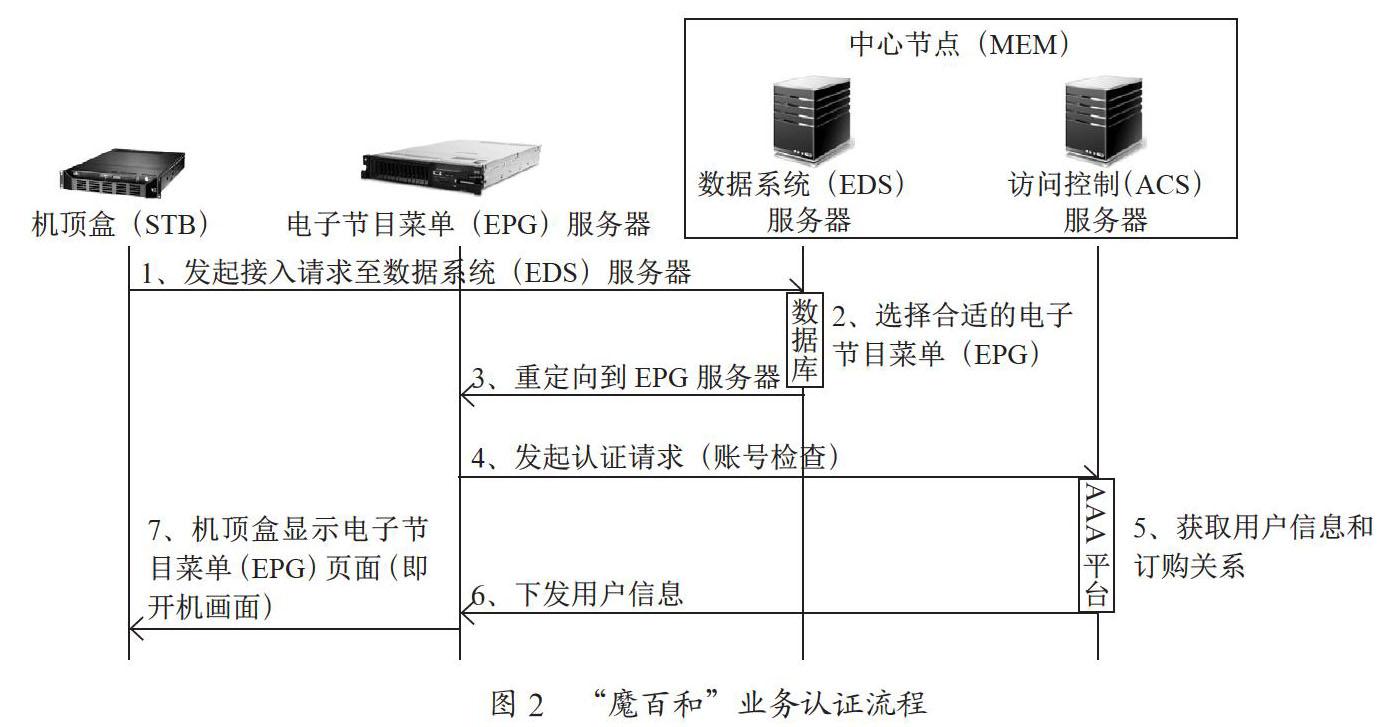

“魔百和”的认证流程是机顶盒（STB）发起接入请求到数据系统（EDS），再选择合适的电子节目菜单（EPG）服务器并重定向，然后向访问控制（ACS）服务器发起认证请求，在中心节点（MEM）的ACS上获取用户信息和订购关系并下发真实用户信息，机顶盒显示电子节目菜单（EPG）页面，从而实现了“魔百和”的认证工作。为了消除牌照方差异，方便客户及现场安装人员的统一使用。移动公司推出了白盒措施，简而言之就是机顶盒版本归一化，消除牌照方差异：从平台获取牌照方信息，通过智能桌面展现不用牌照方Launcher，支持业务运营，消除平台差异。“魔百和”业务认证流程如图2所示。
2.3 “魔百和”业务的操作界面

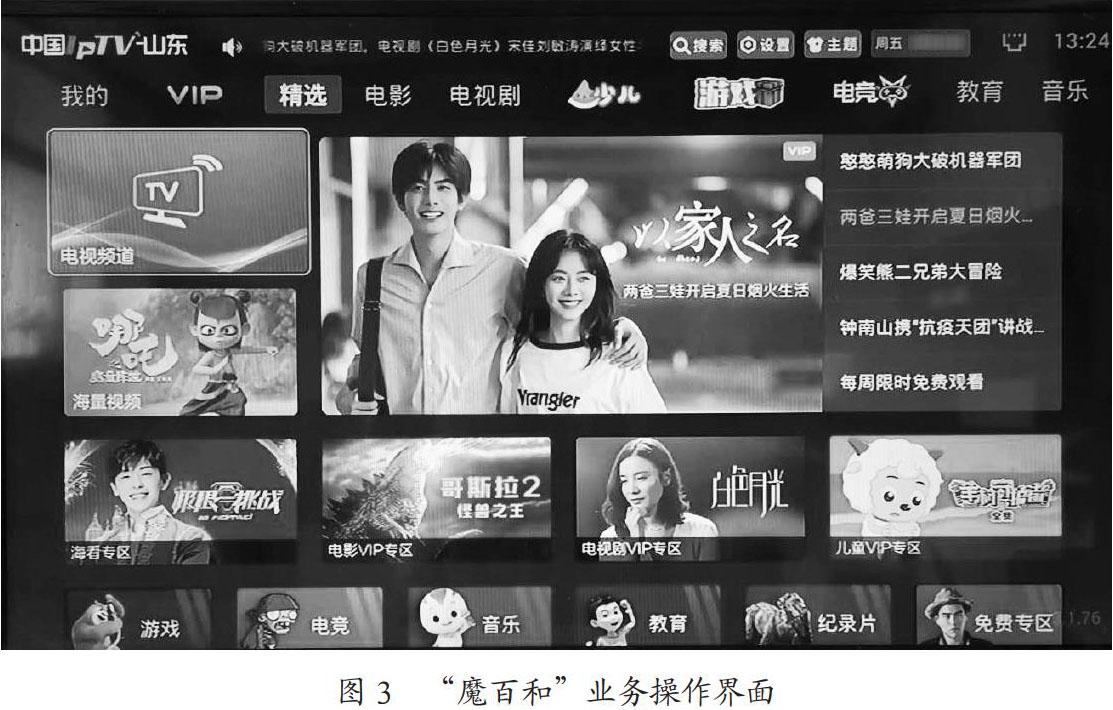

认证成功后，进入“魔百和”的界面，界面分为电视频道、海量视频和更多精彩内容等多个版块。电视频道包含了中央和地方卫视以及延伸引入的本地频道，共计144路数字电视节目，其中高清节目20路。视频应用内容同时为用户提供时移及回看两大免费功能;4K超高清画质，用户能够感受到身临其境的视听效果。国产院线、好莱坞大片、迪士尼动漫等优质内容持续更新;不仅有家庭教育、儿童影片、咪咕音乐、咪咕游戏、高品质音乐、MV、动感游戏等模块，更有家庭K歌等功能，满足用户家庭娱乐体验。同时用户可以根据喜好更换屏幕风格，为客户带来个性化应用体验。“魔百和”业务操作界面如图3所示。
3 “魔百和”播放模式
“魔百和”的直播接入方式有两种，一是单播模式，采用PPPOE拨号模式，二是组播模式，采用IPoE拨号模式。其流程为终端设备到OLT认证通过后，转发STB的接入请求到BRAS，分配地址，并到AAA平台进行账号/密码认证，认证通过接入成功。单播采用宽带VLAN通道访问，每个机顶盒均采用此模式获取流量，占用宽带带宽。OLT通过单独的组播VLAN1100到93交换机后再到BRAS，93交换机到BRAS之间仅需拉取一份实时流量，OLT下所有的机顶盒均复制此流量，所以不占用宽带带宽，且对上层交换设备流量负荷较低。
3.1 “魔百和”的单播模式
最初，“魔百和”直播业务由单播模式承载，带宽需求与用户规模成正比，适合在用户规模较小时快速开展业务。随着用户规模增大，CMNET、CDN、PON网络流量将会激增，设备资源如CPU、内存占用也会明显增加。通俗来讲单播业务实际实现的是服务器和机顶盒点对点连接，端口下有多少个用户，就占用多少份带宽;而组播业务是服务器与机顶盒点对多点连接，如果端口下多个用户在同一时间段内收看同一频道，实际只占用一份带宽。
3.2 “魔百和”的组播模式
相对于业务初期的单播业务来讲，组播可增强效率并控制网络流量，减少系统服务器和CPU负载。组播模式在节约网络带宽、降低网络负荷等方面具有先进性，其具备的实时性强，通常时延在10 s以内;但组播模式对网络丢包敏感，网络质量下降时会出现花屏、跳帧等现象。相对于单播来说，组播最大的优点便是带宽消耗小，缺点是在组播通信模型中应用程序必须能够容忍个别报文的丢失、应用程序必须能够识别重复报文并对一定时间内的报文进行重新排序、因UDP的固有特性网络必须保证足够的基本带宽提供给组播数据流。
3.3 “魔百和”点播业务实现流程
“魔百和”的点播业务能够为用户提供多元化的内容媒体服务，在“魔百和”上点播网络视频等节目极大地提高了客户的使用体验。用户通过机顶盒STB提交播放请求，机顶盒向EPG请求业务鉴权，通过本地鉴权，然后向ACS请求业务鉴权，接着返回鉴权结果到STB，转发订购的请求至UBSS，然后再向CDN请求播放媒体流，通过RRS调度来提供媒体流，再将媒体流返回到STB，从而播放内容。
3.4 “魔百和”业务的持续优化
随着FTTH光纤宽带的深入千家万户，“魔百和”业务的渗透率也越来越高，越来越多的家庭选择使用“魔百和”观看电视直播、点播，尤其是现在CDN设备下沉到区县，使“魔百和”的观看流程更加流畅，极大地提升了客户的观看体验，为“魔百和”的应用与普及打下了坚定的基础。同时基于“魔百和”应用的增值业务也在不断地推出，越来越全面地服务社会、方便百姓。随着国家“新基建”规划的进一步完善和发展，成熟的、负责任的“魔百和”应用模式将进一步赢得消费者以及社会的信赖。
4 结 论
综上所述，“魔百和”业务随着光纤宽带的普及会越来越多地应用到家庭场景中去，为客户提供广电网络的电视节目，同时还实现了时移以及回看功能方便用户;点播业务能够为客户提供视频业务的任意化选择，方便用户观看各类视频节目，极大地提升客户体验。下一步要继续优化“魔百和”的观看体验，提升用户感知，为推动国家“光纤宽带进万家”做出应有的贡献。
参考文献：
[1] 李晓静，冯小芳，王吉顺.电信运营商IPTV+OTT业务网络承载方案简析 [J].电信快报，2014（10）：38-40.
[2] 谢景荣.家庭有线电视宽带网络建设方案探析 [J].科技传播，2016，8（18）：73+151.
[3] 江玉婷.有线宽带FTTH场景提速改造分析 [J].现代信息科技，2020，4（13）：44-46.
[4] 李小明.利用Hibernate框架实现FTTH接入区域MIS [J].现代电子技术，2013，36（16）：56-58.
作者简介：潘洪波（1979.08—），男，汉族，山东潍坊人，项目经理，工程师，本科，研究方向：通信工程。
