万茹月 海玲 谷铮 刘文
摘 要：当前越来越多的场景需要将手写体的文字转换为电子格式，手写体识别成为人机交互最便捷的手段之一，拥有广泛的应用前景。文章提出了一种基于TensorFlow框架的深度学习手写识别方法，包含手写数字识别和手写汉字识别。以TensorFlow为框架，采用CNN神经网络模型建立训练集以降低识别错误率。实验结果最终表明，对手写数字的识别率达到95%，对手写汉字的识别率达到90%。
关键词：TensorFlow;手写字体识别;深度学习;人工智能
中图分类号：TP18;TP391.4 文献标识码：A文章编号：2096-4706（2021）19-0089-04
Handwritten Word Recognition Based on Deep Learning
WAN Ruyue， HAI Ling， GU Zheng， LIU Wen
（School of Control Engineering， Xinjiang Institute of Engineering， Urumqi 830023， China）
Abstract： At present， more and more scenes need to convert handwritten words into electronic format. Handwritten recognition has become one of the most convenient means of human-computer interaction and has a wide application prospect. This paper proposes a deep learning handwriting recognition method based on TensorFlow framework， including handwritten numeral recognition and handwritten Chinese character recognition. Taking TensorFlow as the framework， the CNN neural network model is used to establish a training set to reduce the recognition error rate. The experimental results finally show that the recognition rate of handwritten numeral reaches 95%， and the recognition rate of handwritten Chinese characters reaches 90%.
Keywords： TensorFlow; handwritten word recognition; deep learning; artificial intelligence
0 引 言
随着计算机网络飞速的发展，人机交互与手写汉字的结合既可为人们节省时间，还能为他们的生活提供方便。虽然人类可以很容易地辨别出自己与他人的手写汉字书写的，但由于许多汉字具有相似性、书写过程中的盲目性与不规范性，会导致识别效果不理想等现象，所以手写汉字识别仍然是人工智能研究中一个很大的难题[1]。和印刷体汉字相比，脱机手写汉字对书写者没有书写规范的要求，书写风格因人而异，书写字体差别很大。和联机手写汉字相比，脱机手写汉字没有笔画间的顺序信息，每个汉字由图像中像素点组成，所能提供的信息量较少[2]。
本文以TensorFlow作为框架，使用CASIA-HWDB1数据集和MNIST数据集，在实验中通过CNN神经网络模型进行训练，对汉字的识别率最高可达92%，对数字的识别率最高可达98%。
1 相关工作
目前针对手写文字研究的方法很多，主要分为传统识别方法与深度学习识别方法。相对于英文识别而言，汉字识别的结构复杂、种类繁多，识别难度更大，具有广泛的应用前景[3]。在传统文字识别研究中，20世纪60年代，美国IBM公司用模板匹配法对印刷体汉字的模式识别研究工作成功的识别出了1 000个印刷体汉字;在80年代我国也开始了对于手写汉字的研究。随着这些研究的需要，相关数据集也随之诞生。如最大脱机手写汉字库HCL2000，中科院的CASIA中文数据集与英文数据集，还有基于Wacom笔的Text数据集。在手写数字识别领域火热得到MNIST数据集，美国邮政服务数据集USPS，用于手写数字识别的UCT。
最近几年来，深度学习理论不断颠覆了传统的识别算法，已经成为模式识别领域研究热点之一[4]，也在影响着手写体识别的研究。随着深度学习的不断深入研究出现了很多优秀的深度学习框架，这些框架作为搭建深度学习模型的工具，里面包含很多算法，开发者利用这些算法可以轻松地搭建符合自己的深度学习模型。如在2012年应用两种方法（AlexNet，Dropout）处理ImageNet，在2013年对Atari的应用，2014年的Adam优化器，2015年的残差网络，2017年的Tansformer模型，2017年的阿尔法狗，2018年在深度学习的驾驶系统，2020年的自监督学习等，深度学习的产物已经在我们的生活中扮演重要得多角色。自2015年TensorFlow面世，因其稳定得到API和良好的兼容性受到众多开发者的青睐，逐渐成为最常用的深度学习框架。TensorFlow作为端到端的开放源码机器学习平台，它而灵活的生态系统，包括丰富的图书馆和社区资源[5]。
针对手写汉字结构复杂，识别难度大的特点，本文以TensorFlow作为框架，使用中科院自动化所发布的中文手写数据CASIA中文手写数据集HWDB1。在实验中通过简单的神经网络模型训练，训练部分汉字的识别率能高达90%以上。以MNIST作为数据集实现对手写数字的识别，经实现，在简单的设计中，对数字的识别率能达到很高的准确率。主要贡献有：
（1）基于TensorFlow的手写数字的识别：手写数字识别中用TensorFlow作为框架训练一个简单的卷积神经网络结构，用MNIST库作为数据集来源，使用PyGame做一个画板在电脑上绘制数字，然后完成对于手写数字的识别。
（2）基于TensorFlow的手写汉字的识别：利用TensorFlow作为框架训练卷积网络，用HWDB作为训练集，使用Flask搭建一个微服务器上传图片，完成对手写汉字的识别。
2 手写字识别系统的实现过程
手写汉字识别系统基于TensorFlow和CNN神经网络模型完成。用TensorFlow作为框架，通过卷积网络，训练HWDB1库，使用Flask搭建了一个微服务器，能上传图片，实现图片识别。手写汉字识别系统流程图如图1所示。
2.1 深度学习
目前在人工智能应用最为广泛的便是深度学习，深度学习是让机器能够像人一样去执行某些任务，例如文字识别、动物图像识别以及其他模式识别等。深度学习不是执行已有的预定义好的模式，而是通过深层学习设置相关数据的参数，并通过使用多层处理识别模式来让计算机自己学习[6]。
2.2 手写字识别的CNN模型
手写数字的识别，不像对印刷体数字的识别，印刷体数字具有工整规范的格式，手写体的数字是不同的人写的，具有不同的写字习惯与风格，所写出来的图片处理要求也不一样，对神经网络结构要求较大。因此在手写数字的识别中构建具有表征学学习的CNN神经网络模型，用于训练一个用于识别数字的模型。卷积神经网络能够处理多维的数据，对于训练一个简单的数字识别模型能够很轻松地实现。
本文采用CNN网络处理文字图像，网络通过降采样操作来提取图片的特征信息，再经过上采样处理提高图像的分辨率。为了确保特征信息的完整性，同时降低计算量、提高网络训练速度，网络采用局部连接。CNN网络在处理手写字图像时，利用ReLu函数将输入图像经过3×3的卷积层处理，后经过池化处理得到特征图，最终将输出图像经过上采样处理得到原始图像的大小。
2.3 基于TensorFlow框架的手写字识别
TensorFlow是Google开源的人工智能机器学习平台，是将复杂的数据结构传输至神经网中，并进行分析和处理的系统。它并不仅仅是一个深度学习库，只要能够把将计算过程表示成一个数据流图的过程，就可以使用该框架来进行计算[7]。TensorFlow的核心组件包括：分发中心、执行器、内核应用和最底端的设备层/网络层。执行TensorFlow基本步骤为：（1）使用Tensor表示数据;（2）通过变量（Variable）输入训练数据，维护状态;（3）用计算图来表示计算任务;（4）执行计算图。
Python语言和TensorFlow框架的结合来开发手写数字的识别，很大程度降低了工作量，TensorFlow框架中有很多模块能够很轻松的构建机器学习模型。
2.4 手写字数据集

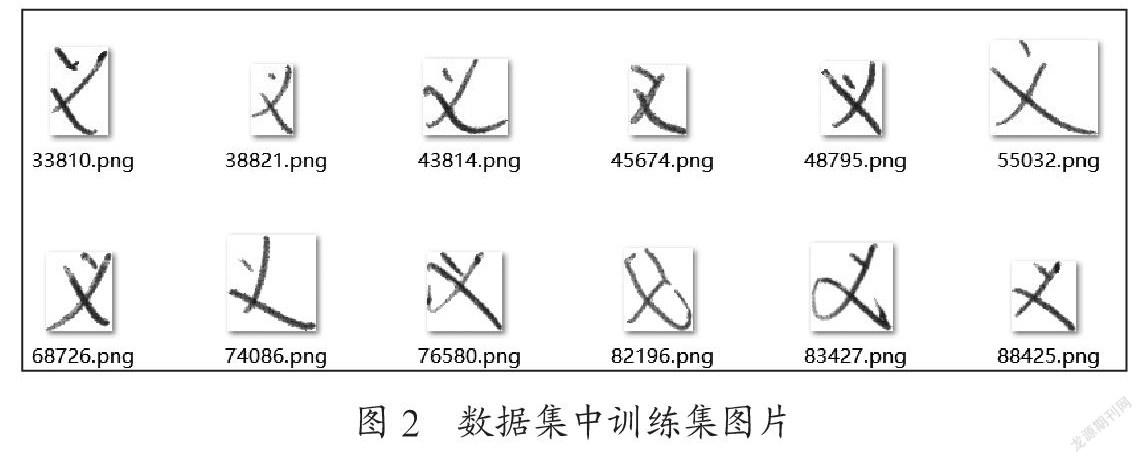

手写汉字识别系统，一直是一个难度数倍高于数字识别，在汉字识别研究中，数据集大，中国汉字的博大精深，据统计的汉字具有八万多个，我们常用的汉字高达3 000多个，看似不多的3 000多个汉字如果要让计算机能够识别，需要的是数倍的训练集，如此大的训练集需要的一个结构十分复杂精巧的神经网络结构，才能训练出高识率的数据集，手写汉字的研究也不比印刷体汉字的研究，手写汉字的结构多变，写法多变，有的人写地比较正规，有的人写地比较潦草，要想多对这些手写字都能够进行识别，需要足够大的数据集来训练可靠的神经网络模型。在当今社会虽然语言分很多种但是阿拉伯数字确是通用的，人工智能的发展推动着社会的进步，手写数字的识别不在仅限于印刷体的识别，手写体数字的识别也需要技术性的突破。本文选用中科院自动化研究院的HWDB1.0中文手写数据集，其中有 3 866个中文汉字训练集图片，如图2所示。
2.5 算法过程
下文具体论述算法的应用过程：

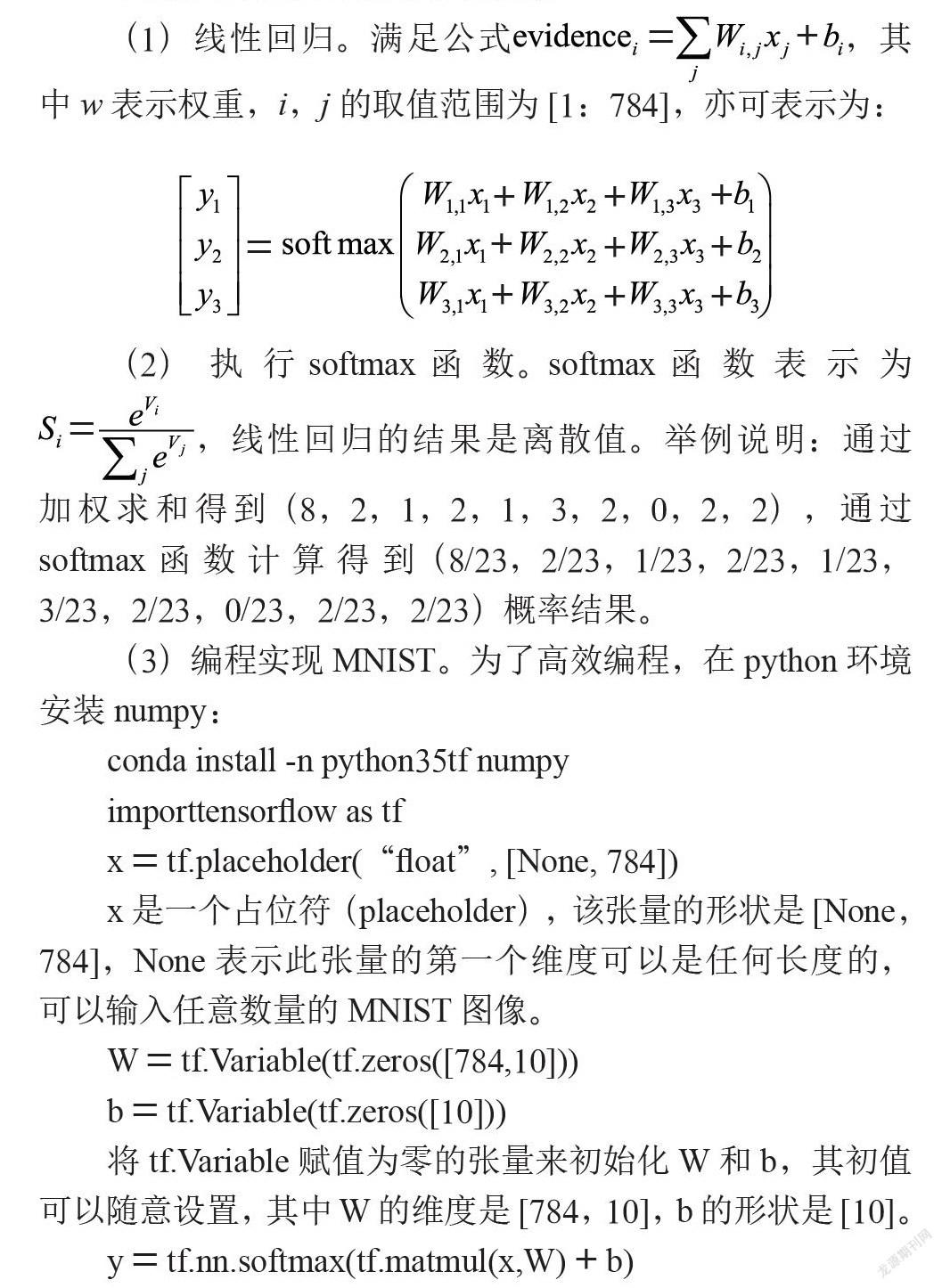

（1）线性回归。满足公式，其中w表示权重，i，j的取值范围为[1：784]，亦可表示为：
（2）执行softmax函数。softmax函数表示为，线性回归的结果是离散值。举例说明：通过加权求和得到（8，2，1，2，1，3，2，0，2，2），通过softmax函数计算得到（8/23，2/23，1/23，2/23，1/23，3/23，2/23，0/23，2/23，2/23）概率结果。
（3）编程实现MNIST。为了高效编程，在python环境安装numpy：
conda install -n python35tf numpy
importtensorflow as tf
x = tf.placeholder（“float”， [None， 784]）
x是一个占位符（placeholder），该张量的形状是[None，784]，None表示此张量的第一个维度可以是任何长度的，可以输入任意数量的MNIST图像。
W = tf.Variable（tf.zeros（[784，10]））
b = tf.Variable（tf.zeros（[10]））
将tf.Variable赋值为零的张量来初始化W和b，其初值可以随意设置，其中W的维度是[784，10]，b的形状是[10]。
y = tf.nn.softmax（tf.matmul（x，W） + b）
（4）训练模型。将以上三个步骤，关键算法用python实现，并且训练HWDB数据集，系统运行过程、损失率及识别结果如图3、图4所示。
3 手写字识别系统的结果及分析
3.1 系统运行环境
系统操作系统为Windows 10，内存：4 GB，处理器：intel i5 7200，GPU：GoForce 940MX ，软件：Python3.8，Opencv4.5.1，TensorFlow等。
3.2 数据集
数据集分别采用MNIST数据集和CASIA-HWDB1.0数据集。将训练集和测试集的数据输入到CNN网络当中，并经过多次实验得到最终的训练模型。
3.3 实验结果分析
通过试验一到实验三，完成了对手写数字的识别，并成功识别了数字19，237，6 540，如表1所示，并且可以看出识别率较高，通过一个简单的神经网络模型训练了MNIST库，再用Pygame制作了一个画板，在画板上我么你可以任意书写数字一到九，系统会对手写的数字进行识别。三个实验分别识别了数字0～9，且都完成了识别的任务。
手写汉字识别系统中选取了中科院的中文数据集HWDB1，通过搭建简单的卷积神经网络对其中的100个汉字进行了训练，使用flask框架搭建一个微服务器，在对数据集中的汉字进行训练的时候我们可以看到随着训练步数的增多，损失函数在不断地降低，识别率也在不断地提高。并逐渐趋于一个稳定的识别概率。通过三次实验对三个不通的汉字进行了识别，如表2所示，识别率分别达到了97%，92%，99%，在三次的实验中很好地完成了对于已经训练的手写汉字的识别，且识别率都达到了92%以上。
4 结 论
手写识别作为最自然的人机交互方式，应用前景广泛，本文对基于深度学习的手写字识别进行研究，经过多次实验训练，得到识别准确率较高的训练模型。为了确保图片特征信息的完整性，同时降低网络的计算量，在CNN网络当中使用了局部连接。实验结果表明，该方法对手写数字的识别准确度均值可达95%，对手写汉字的识别准确度均值可达90%，能较准确的识别手写字体。
参考文献：
[1] 杨佶.基于深度学习的手写汉字识别技术研究[D].沈阳：沈阳师范大学，2019.
[2] 张茹玉.基于卷积神经网络和度量学习的脱机手写汉字识别[D].上海：华东师范大学，2018.
[3] 张达峰.基于深度卷积神经网络的文字识别算法研究[D].贵阳：贵州大学，2019.
[4] 孙巍巍.基于深度学习的手写汉字识别技术研究[D].哈尔滨：哈尔滨理工大学，2017.
[5] 苏日娅.基于深度学习的手写汉字识别的研究[D].呼和浩特：内蒙古大学，2019.
[6] 齐照辉.基于TensorFlow的卷积神经网络应用[D].武汉：武汉大学，2018.
[7] 周甲甲.基于深度学习的汉字识别方法研究[D].武汉：华中师范大学，2019.
作者简介：万茹月（1993.06—），女，汉族，新疆乌鲁木齐人，讲师，硕士，研究方向：嵌入式系统;通讯作者：刘文（1982.02—），男，汉族，新疆乌鲁木齐人，教师，博士，研究方向：人工智能、大数据。
