摘 要：MVC架构作为一种经典的软件设计模式，能够将有利于系统维护性和扩展性的业务逻辑、数据和界面显示分离出来。将其应用于石窟资源管理系统的设计中，有利于提高系统的整体质量。文章以MVC架构为基础，按照MVC模式的设计理念，详细介绍了石窟资源管理系统的总体结构设计方案和功能逻辑结构，阐述了系统数据库各实体与数据库表设计方案之间的逻辑关系，分析了系统各功能模块的设计思路，并进行了系统实现。
关键词：MVC架构；石窟；资源管理；系统设计；开发实现
中图分类号：TP311 文献标识码：A 文章编号：2096-4706（2024）20-0087-06
Design of Grotto Resource Library Management System Based on MVC Mode
Nurgamali·Shayiti， XIAO Zhengrong， Mayila·Yaolvas
（School of Information Engineering， Xinjiang Institute of Technology， Aksu 843100， China）
Abstract： MVC architecture， as a classic software design mode， can separate the business logic， data a0b0f594d19b0b1d77992668ef7b7a7942b825d50e1d80696ad05ec1234372518nd interface display that are conducive to the maintenance and expansion of the system. Applying it to the design of grotto resource management system is conducive to improving the overall quality of the system. Based on the MVC architecture， according to the design concept of the MVC mode， this paper introduces the overall structure design scheme and functional logic structure of the grotto resource management system in detail， expounds the logical relationship between each entity of system database and the database table design scheme， and analyzes the design idea of each functional module of the system. Then， the system is implemented.
Keywords： MVC architecture; grotto; resource management; system design; development and implementation
0 引 言
克孜尔石窟作为我国重要的文化遗产，其资源管理的重要性不言而喻。随着信息技术的发展，如何利用现代技术手段对克孜尔石窟资源进行高效、科学的管理，成为当务之急。MVC架构作为一种经典的软件设计模式，其有良好的可维护性、可扩展性和易用性，在软件开发领域得到了广泛应用。本文基于MVC架构设计石窟资源管理系统，旨在提高系统的稳定性、可扩展性和易用性，满足现代软件开发的需求。同时，解决当前克孜尔石窟资源管理中存在的问题，提高管理水平，确保文化遗产的安全与传承。
1 MVC架构
1.1 MVC介绍

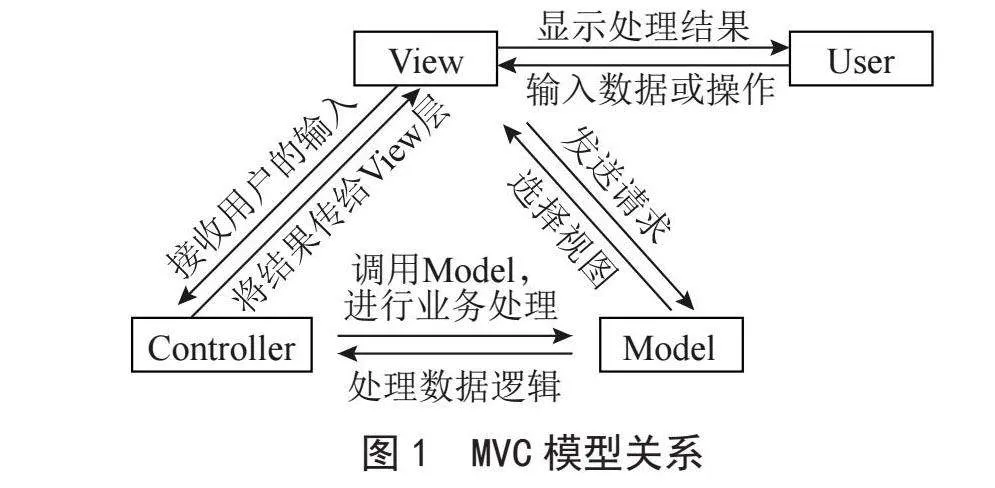

MVC是一种典型的软件设计模式，广泛应用于Web应用程序开发中，MVC架构由模型（Model）、视图（View）和控制器（Controller）三个核心部分组成[1]。在MVC架构中，Model表示业务模型，负责处理数据逻辑；View表示数据展示，负责将Model的数据呈现给用户；Controller负责接收用户输入，调用Model进行业务处理，并将结果返回View。MVC的工作流程如图1所示。这三个部分在MVC架构中相互分离，各自独立，不仅使得每个部分的角色更加明确，还降低了模块间的耦合度以及代码的重复编写，有利于单元测试，提高了软件质量和整个系统的可维护性和可扩展性。
1.2 MVC框架的应用
MVC框架的应用在石窟资源库管理系统中主要有以下几个方面：
1）模型。石窟资源库管理系统中的模型主要包含石窟的文物信息、用户的信息以及权限等，其主要负责处理数据逻辑。例如：数据的存储、验证以及更新。
2）视图。石窟资源库管理系统中的视图主要包含石窟文物信息展示、用户界面和设置界面的权限，其主要负责展示模型中接收的数据，并提供用户交互界面。
3）控制器。石窟资源库管理系统中的控制器负责处理从视图接收的用户输入，并根据用户的输入更新模型和视图，例如：用户的注册、登录、文件上传和资源查询等。
通过以上MVC架构的设计，石窟资源库管理系统实现了数据的逻辑和展示，用户的交互分离，提高了系统整体的模块化程度，便于系统的维护和扩展。同时，MVC架构的设计也提高了系统的安全性、稳定性和可移植性等，为石窟资源库管理系统的保护和管理提供了有力的支持。
2 系统总体架构设计
系统开发时采用前后端设计分离的设计模式，前端采用HTML、CSS和JavaScript进行页面布局与交互，后端采用Java语言和Spring Boot框架进行业务逻辑处理，Spring Boot框架改善了Spring的缺点，可以让开发者无须在业务逻辑和配置之间切换思维，专心于业务逻辑的编写，从而大大提高开发的效率[2]，数据库则采用MySQL进行数据存储，确保了数据的安全性和高效存取。
3 系统模块设计

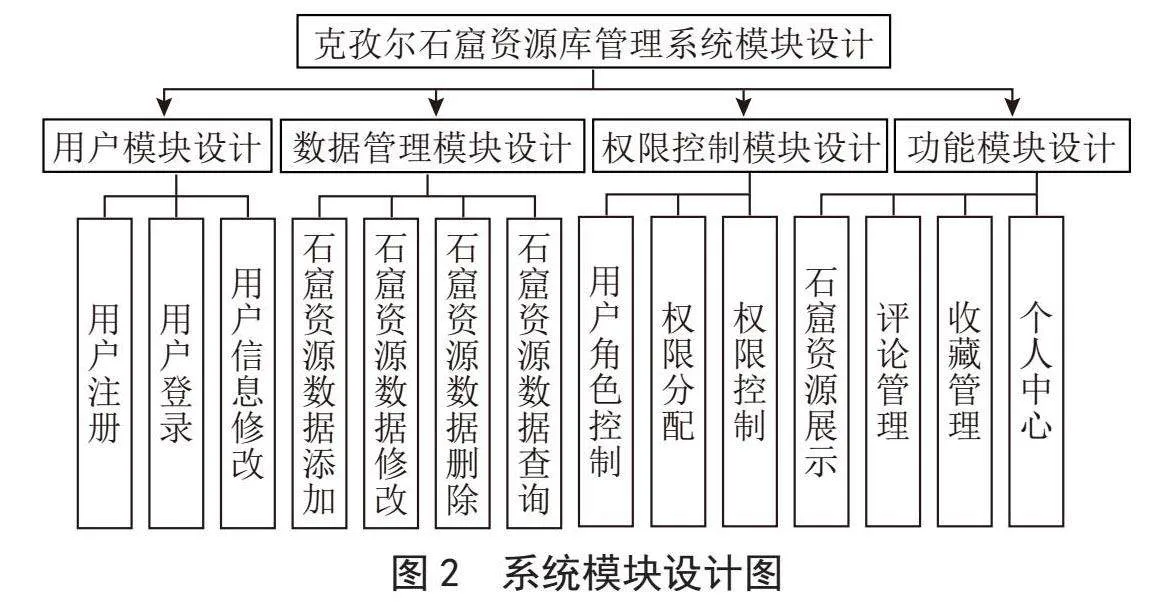

基于系统功能的要求与逻辑，将系统划分为以下4模块，具体如图2所示。
3.1 用户模块设计
用户模块主要负责处理用户的注册、登录以及信息修改等功能。用户在注册过程中，用户需要填写用户名、密码以及邮箱等，点击提交后数据会自动进行数据库存储，成功之后，页面会自动弹出注册成功的信息框；用户在登录的过程中，用户填写注册时的用户名以及密码，点击提交之后，系统自动进行验证，成功则会跳转至后台页面，失败则会提升错误信息，当用户需要修改信息修改时，用户只需在后台页面修改个人信息，提交之后相应的数据库会自动进行更新。在此模块中，用户通过创建个人账户，实现了对石窟资源的信息浏览、评论、收藏等操作。同时，系统管理员可以对用户进行权限管理，以保障系统安全。此过程始终与数据库相连接，以在数据访问层执行SQL语言，通过数据处理获取结果，并基于控件在客户端加以展示[3]。
3.2 数据管理模块设计
数据管理模块是本系统的核心部分，其主要负责石窟资源数据的添加、修改、删除和查询。该模块实现了对石窟资源各种属性（如名称、类型、年代、地理位置等）的统一管理，并为用户提供多维度、多条件的检索功能，便于用户快速索引到所需要的石窟资源。数据管理模块主要是管理员进行操作的模块，系统管理员在登录并进入系统后，所涉及的操作有数据添加、修改、删除以及查询。在数据添加时，管理员可以填写石窟洞窟、壁画以及雕塑等资源信息；在数据修改时，管理员只需在后台页面修改石窟信息即可；在数据删除时，只要选择要删除的石窟资源；在数据查询时，管理员只需根据关键字或者条件就可以查询到相应的石窟资源，并可以在前端页面展示结果，上述操作在点击提交之后数据库会进行相应更新。
3.3 权限控制模块设计
本研究设计了权限控制模块，以保证系统资源的安全与稳定。该模块根据用户的角色和权限级别以及密级程度，限制不同用户访问不同的功能模块，防止未经授权的用户操作，造成数据泄露、损坏或者破坏。此外，权限控制模块还实现了角色管理功能，便于系统管理员对用户角色进行分配和调整。设定不同角色对应的权限，如管理员拥有全部权限，而一般用户只有Oversion权限；根据用户所属的角色分配相应的权限给用户，对不同的功能模块进行访问限制；当用户访问功能模块时，系统会检查用户是否具备相应的权限，如果无就会弹出没有权限访问的提示。
3.4 功能模块设计
功能模块包括多个子模块，如洞窟资源展示、评论管理、收藏管理、个人中心等。其中，石窟资源展示模块将克孜尔石窟丰富的资源以图片、文字、地图等多种形式展示，其中图片按照时间和地点等条件进行文字解释说明，地图则采用GPS进行定位显示；评论管理模块能够让用户对石窟资源进行评论，分享自己的观点和感悟；收藏管理模块则让用户可以在收藏夹中加入自己喜欢的石窟资源，方便随时查看。个人中心模块则在提供好友管理功能的同时，还提供了用户信息的查看和修改功能。
4 开发框架

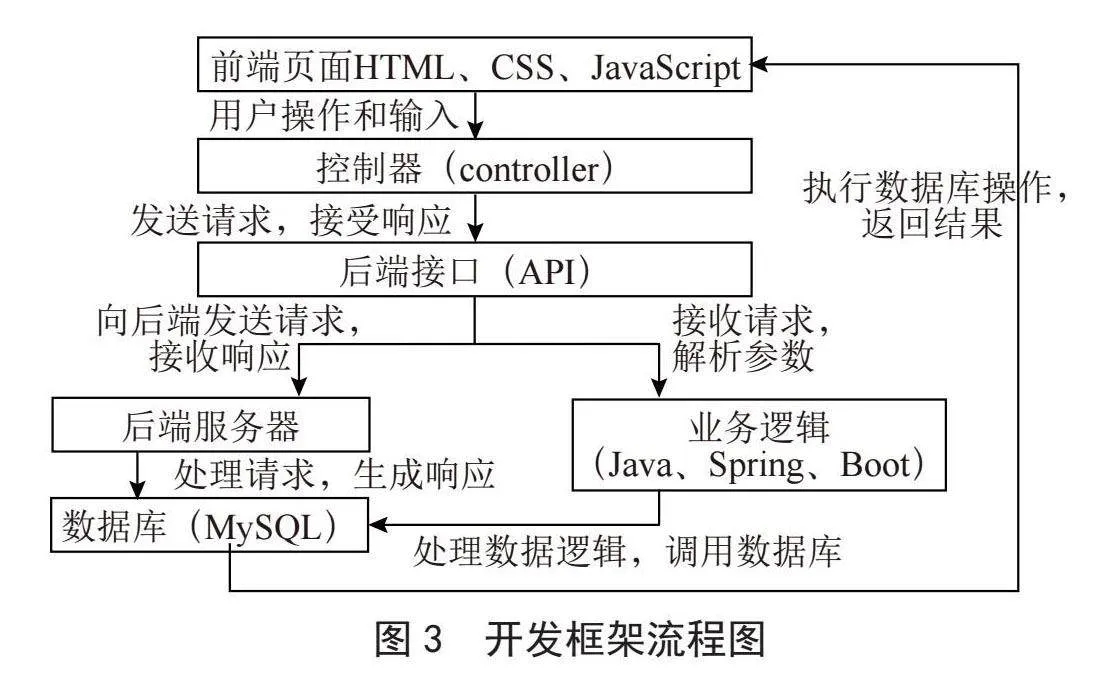

基于石窟资源库管理系统框架，选用B/S（Browser/Server）软件，分别是表现层、应用层和数据层[4]，其具有良好的跨平台性和易用性，包含三大部分，即浏览器、软件应用层以及数据支持层[3]。其中，浏览器是运行网页，在页面端接收到用户操作以及输入并转入软件应用层；软件应用层包含服务器以及接口等，负责处理核心的业务逻辑，在接收到浏览器的信息指令之后，根据指令完成相应的操作，并将相应的数据传送到数据支持层；而数据支持层则与数据库进行交互，负责数据的储存和修改等。具体操作流程如图3所示。
5 数据库设计
数据库技术是通过研究数据库的结构、存储、设计、管理以及应用的基本理论和实现方法，并利用这些理论来实现对数据库中的数据进行处理、分析和理解的技术，具有体积小、速度快、成本低等特点，在整个系统开发中起到至关重要的作用[5]。数据库中存储了用户信息、量表信息、系统日志等各种数据[6]。本次研究所设计的克孜尔石窟资源库系统采用MySQL小型数据库实施系统数据管理，该数据库技术应用广泛，适用于Windows、Unix、Linux等多个操作系统，具有代码开源、运行速度快等应用优势[7-8]。

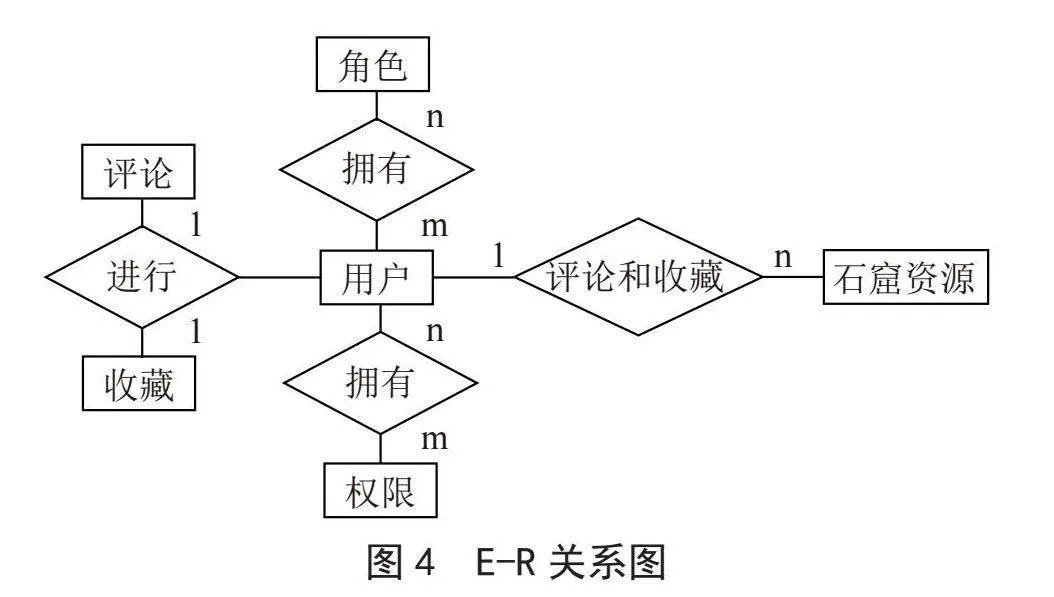

在对本系统功能进行需求分析之后，实施数据库逻辑关系设计，数据库内容设计包含6个实体：用户（User）、石窟资源（CulturalSite）、评论（Comment）、收藏（Favorite）、权限（Permission）、角色（Role）。各数据实体之间的E-R逻辑关系如图4所示。

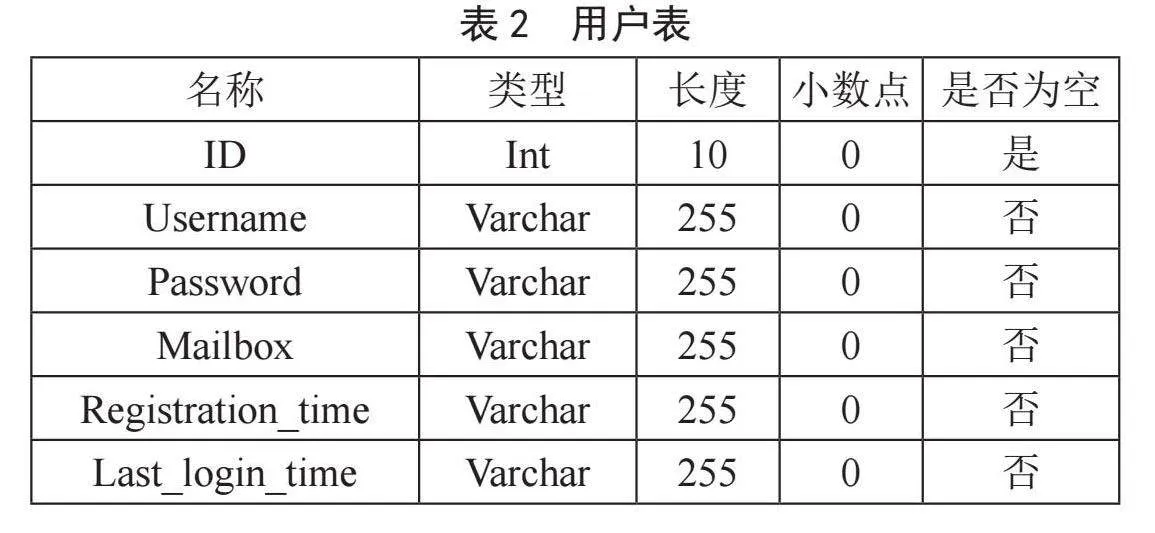

E-R图包含属性、关系与实体，通过3个基本结构，可对静态数据开展逻辑结构设计，根据数据库实体E-R图建立数据库表。以石窟资源表和用户表为例，相应的数据库表设计方案如表1和表2所示。
6 软件设计
石窟资源管理系统能够有效地整合和管理大量的石窟数据，并且提供丰富的交互式体验[9]。软件架构被划分为5个主要模块：石窟信息管理模块、艺术品管理模块、展览模块，以及文物管理和文物修复模块。其部分核心代码如下：
/**
* 石窟信息管理 Service 业务层处理
*/
@Service
public
class
Skysszhglxtjvgphn0713086SkxxglServiceImpl
implements
ISkysszhglxtjvgphn0713086SkxxglService
{
@Autowired
private Skysszhglxtjvgphn0713086SkxxglMapper skysszhglxtjvgphn0713086SkxxglMapper;
/**
* 查询石窟信息管理
*
* @param id 石窟信息管理主键
* @return 石窟信息管理
*/
@Override
public Skysszhglxtjvgphn0713086Skxxgl selectSkysszhglxtjvgphn0713086SkxxglById（Long id）
{
return
skysszhglxtjvgphn0713086SkxxglMapper.selectSkysszhglxtjvgphn0713086SkxxglById（id）;
}
/**
* 查询石窟信息管理列表
*
* @param skysszhglxtjvgphn0713086Skxxgl 石窟信息管理
* @return 石窟信息管理
*/
@Override
public
List
selectSkysszhglxtjvgphn0713086SkxxglList（Skysszhglxtjvgphn0713086Skxxgl
skysszhglxtjvgphn0713086Skxxgl）
{
return
skysszhglxtjvgphn0713086SkxxglMapper.selectSkysszhglxtjvgphn0713086SkxxglList（skysszhglxtjvg
phn0713086Skxxgl）;
}
7 系统实现
该系统采用MVC框架技术，通过Java语言以及SQL Server关系数据库进行B/S模式的设计开发，实现了石窟的信息管理以及艺术品管理等主要功能[10]，石窟资源库管理系统的功能需求分析包括以下方面：
1）石窟信息管理。包括石窟名称、所在地、创建年代、保护等级、开放时间、参观人数、石窟图片等内容，用于管理石窟信息。
2）艺术品管理。包括艺术品名称、作者、创作时间、尺寸、材质、收藏地点等内容，用于管理艺术品信息。
3）艺术家管理。包括姓名、国籍、生平简介、代表作品、荣誉奖项、展览信息等内容，用于管理艺术家信息。
4）文物管理。包括文物名称、文物类型、所属石窟、文物年代、物尺寸、文物材质、出土时间等内容，用于管理文物信息。

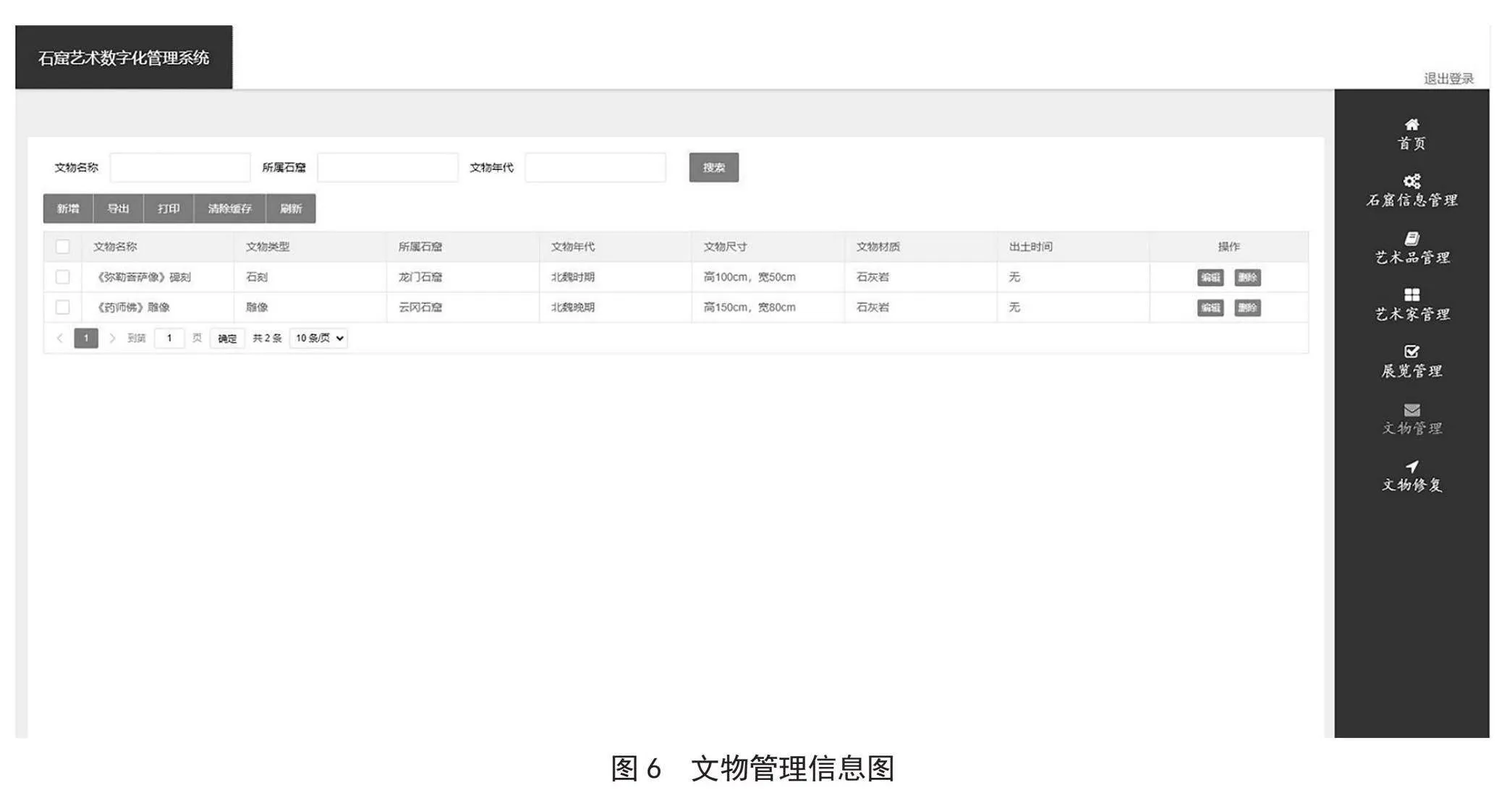

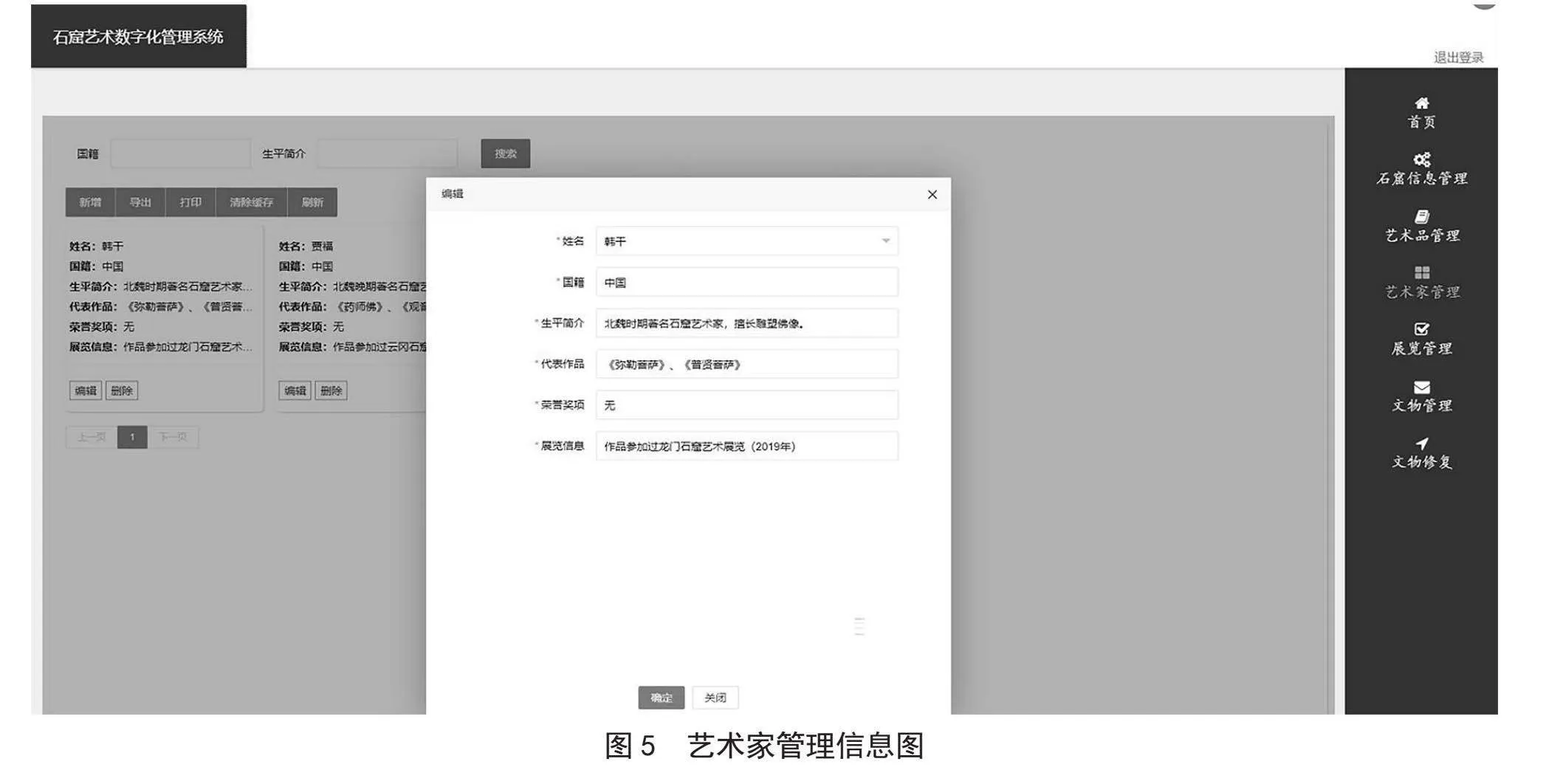

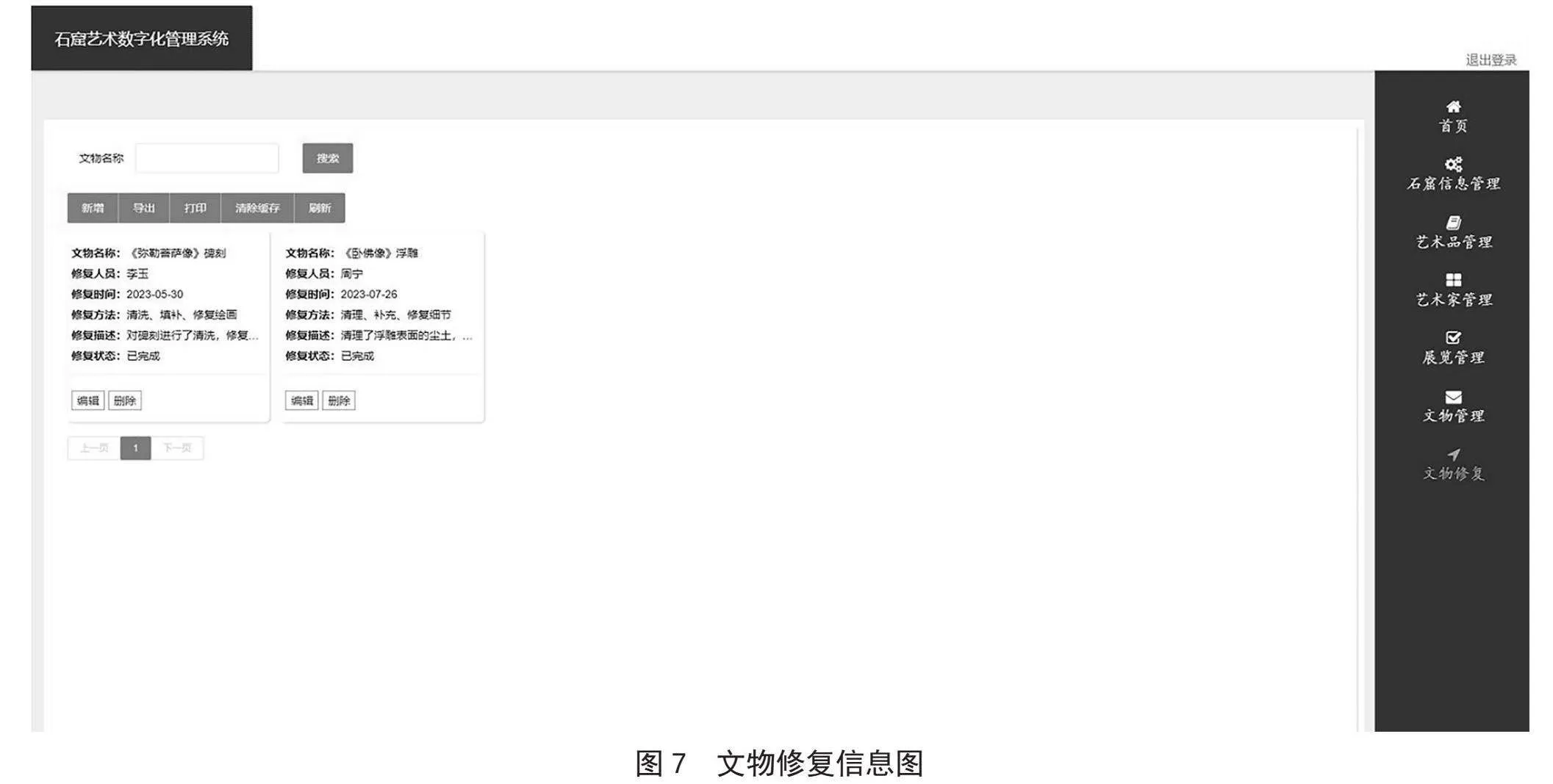

5）文物修复。包括文物名称、修复人员、修复时间、修复方法、修复描述、修复状态等内容，用于管理文物修复信息，如图5至图7所示。
8 结 论
本文详细探讨了基于MVC架构的克孜尔石窟资源库管理系统的设计思路和核心功能实现策略。从系统整体结构到数据库设计，以及系统的建设思路都进行了详细阐述。在未来的研究工作中，还需要深入收集和分析用户需求，优化系统功能设计，以提升用户体验。此外，系统测试与优化方面也需加强，以确保系统稳定性和可靠性。
参考文献：
[1] 吕猛，张巍.基于云平台与MVC架构的医院信息化综合管理系统 [J].自动化技术与应用，2022，41（6）：148-151.
[2] 孙铁强，于洪健，刘俊，等.基于Spring Boot的高压开关柜远程监控系统的设计 [J].自动化应用，2024，65（2）：207-209.
[3] 张荣华.基于面向服务架构的疾控中心人力资源管理系统设计与实现研究 [J].自动化技术与应用，2021，40（1）：159-162.
[4] 谭晓宇，陈伟，曾雪刚，等.基于B/S架构的安全教育系统设计与实现 [J].数字技术与应用，2024，42（1）：208-210.
[5] 袁爱平，陈畅，孙士兵，等.基于SSM框架的高校学生信息管理系统设计与实现 [J].工业控制计算机，2023，36（12）：127-129.
[6] 李俊鹏.基于MVC模式的心理测评系统设计与实现 [J].电子设计工程，2023，31（15）：52-55.
[7] 周少东，吴磊，钱超，等.用ThermalCal软件辅助化工热力学教学——同时涉及反应平衡与相平衡系统的计算 [J].化工高等教育，2021，38（1）：138-142+147.
[8] 王宁，司晓静.分析教学PACS系统在医学影像诊断学教学中的应用 [J].中国继续医学教育，2021，13（6）：35-38.
[9] 许彦，王一可，邓娟，等.长江大保护物资管理系统的设计与实现 [J].现代信息科技，2024，8（4）：36-40+45.
[10] 吕冠艳，李奋华.MVC架构下的校园超市管理系统的设计 [J].计算机时代，2022（4）：123-125.
作者简介：努尔加玛力·沙依提（1988.04—），女，维吾尔族，新疆阿克苏人，讲师，硕士研究生，研究方向：计算机应用及技术。
