摘 要：传统铝电解电容质检依赖人工目视，以识别外壳划痕、破损等缺陷，这种检测方法存在检测准确性和效率的问题。为解决这一问题，提出并实现了一种基于YOLOv8的电容缺陷检测方案。通过构建电容缺陷数据库，并在YOLOv8模型中进行凹陷、划痕、破损等缺陷的训练，方案成功实现了电容外观缺陷检测功能。实验数据结果显示，该模型的mAP@50超过87%。与传统检测方法相比，基于YOLOv8的电容缺陷检测方案具有更高的准确性，效率更高。进一步构建电容外观缺陷数据库，可以提高检测准确性和效率，为电容工业生产的缺陷检测提供了可行的解决方案。
关键词：缺陷检测；YOLOv8；深度学习；卷积神经网络
中图法分类号：TP391 文献标识号：A 文章编号：2096-4706（2024）20-0055-06
Appearance Defect Detection Method of Aluminum Electrolytic Capacitor Based on YOLOv8
LI Zeqin， ZHAO Zirong， SHENG Lei， ZENG Liangtao， JIANG Li， TAN Deli
（School of Computer Science， Neusoft Institute Guangdong， Foshan 528225， China）
Abstract： Traditional aluminum electrolytic capacitor quality inspection relies on manual visual inspection to detect defects such as scratches and damages on the casing， and this detection method encounters problems with accuracy and efficiency. To address the problems， this paper proposes and implements a capacitor defect detection scheme based on YOLOv8. By constructing a capacitor defect database and training the YOLOv8 model on defects such as dents， scratches， and damages， the scheme successfully achieves capacitor appearance defect detection function. Experimental data results show that the models mAP@50 exceeds 87%. Compared to traditional detection methods， the capacitor defect detection scheme based on YOLOv8 has higher accuracy and efficiency. Further construction of a capacitor appearance defect database can enhance detection accuracy and efficiency， providing a feasible solution for defect detection in capacitor industrial production.
Keywords： defect detection; YOLOv8; Deep Learning; Convolutional Neural Networks
0 引 言
电容作为电子器件中的关键组成部分，其质量检测在生产流程中至关重要。然而，传统的电容缺陷检测方式往往依赖于人工目视，不仅效率低下，且易受到人为因素的影响，导致检测结果的准确性和稳定性受到质疑。因此，如何高效、准确地实现电容缺陷的自动化检测，成为当前研究的热点与难点。近年来，深度学习技术在图像识别领域取得了显著的进展。本研究旨在利用目标检测技术，以YOLOv8算法为实验模型，设计并实现一款电容缺陷检测系统。通过构建电容缺陷数据库，并训练YOLOv8模型以识别凹陷、划痕、破损等缺陷，实验期望实现电容外观缺陷的自动化检测，提高检测的效率和准确性。本研究不仅解决了传统检测方法存在的问题，还通过实际应用验证了基于YOLOv8的电容缺陷检测方案的可行性和有效性。
1 相关研究
近年来，随着人工智能技术的发展，缺陷检测系统[1]在工业生产中的应用越来越广泛。深度学习作为图像识别和目标检测领域的核心动力，相较于传统缺陷检测方法展现出明显的优势。其自动学习和提取图像特征的能力消除了烦琐的手工设计和特征选择过程。此外，深度学习具备强大的鲁棒性，能有效处理各类图像变换和噪声，从而提升了检测的准确性和稳定性。在电容生产中，表面缺陷检测作为至关重要的工作，通过基于深度学习的目标检测技术实现电容表面缺陷的检测变得可行。然而，深度学习模型在训练和测试过程中需要大量计算资源，而终端设备的计算能力有限，这为电容表面缺陷检测的实际应用带来了一定的困扰和挑战。在确保检测精度的前提下，如何降低深度学习模型的复杂度和计算量成为当前亟须解决的关键问题。当前主流的目标检测算法众多，本文特别介绍了一阶段的YOLO（You Only Look Once）算法。与两阶段的检测算法不同，该算法基于回归，将定位与分类任务合并，获得更快的检测速度，在实时检测方面具有显著优势。在电容表面缺陷检测领域，基于深度学习的目标检测模型受到终端检测设备计算能力的限制，模型部署依然面临巨大挑战。如何对计算量庞大的目标检测模型进行轻量化处理，使其能够部署在计算资源有限的设备上，成为当前电容表面缺陷检测领域研究的热点问题。在实际应用中，该方法取得了较好的效果，提高了检测的准确性和效率。杜宝侠等人提出了一种基于改进YOLOv8的苹果检测方法[2]，该方法主要应用于苹果的表面缺陷检测。通过改进YOLOv8模型，提高了对苹果表面缺陷的识别率，为后续的分类和筛选提供了有力支持。陈道贺等人提出了一种基于机器视觉的玻璃瓶口缺陷检测方法[3]。该方法利用图像处理技术对玻璃瓶口进行预处理、特征提取和分类，实现了瓶口的缺陷检测。实验结果表明，该方法具有较高的准确性和稳定性，能够满足实际生产的需要。Li等人基于改进YOLOv5的目标检测算法开发设计了一种能够快速、准确地检测航空发动机部件表面缺陷的方法[4]。此方法在传统的YOLOv5基础上，进行了一系列的改进，包括增加特征提取模块、使用注意力机制、优化损失函数等，以提高对微小缺陷的检测能力。PHAN Q B等人将YOLOv8目标检测算法与粒子群优化算法相结合设计了一种快速高效检测光伏电池故障的系统[5]。结果显示结合了粒子群优化算法的YOLOv8在故障检测方面表现优异，大大提高了检测的准确性和效率。李俊杰等人在2023年提出了一种基于改进YOLOv3（You Only Look Once version 3）的电容表面缺陷检测方法[6]。该方法利用YOLOv3算法的高效性和准确性，通过对电容表面图像进行训练和学习，实现对电容表面缺陷的自动检测。与传统的检测方法相比，基于深度学习的方法具有更强的鲁棒性和泛化能力，能够应对更复杂多变的缺陷类型[7]。虽然YOLOv3在目标检测领域已经取得了很好的效果，但随着深度学习技术的不断发展，更新的算法也在不断涌现。YOLOv8作为YOLO系列的最新版本，在检测精度和速度上都有了进一步的提升。由上述文献可看出，缺陷检测需对作业对象开展特定位置识别外，例如在苹果、玻璃瓶口缺陷检测等物质检测领域也有相应的应用和需求，但针对电容的识别和定位研究较少，且现有成果在识别率及定位精度上有较大提升空间，因此本文在YOLOv8的基础上通过自建数据集训练铝电解电容缺陷检测模型并探讨YOLOv8模型的工作原理与数据集构建方法。
2 基于YOLOv8的铝电解电容外观缺陷检测
2.1 YOLOv8模型
YOLOv8是Ultralytics公司于2023年推出的一款新型开源的计算机视觉任务模型，该模型具备强大的图像分类、物体检测和实例分割的能力。相较于其前身YOLOv5，YOLOv8引入了许多重要的改进，在目标检测领域取得了显著的性能提升。作为一种SOTA模型，YOLOv8在基于之前版本成功经验的基础上，融入了新的功能和优化，使得其结构更为高效和准确。该模型主要由三个关键部分组成：主干网络（Backbone）、颈部网络（Neck）和检测（Head）。这种结构使得信息能够在不同层之间流畅传递，从而提高特征提取和物体检测的准确性[8]。
YOLOv8模型中主干网络主要由Conv模块、C2f模块、SPPF模块组成，该模块中的Conv负责输入图像做卷积运算提出图像的特征信息。C2f通过引入残差连接和更多的跳层连接，使得网络更好的学习全局信息和局部语义信息[9-10]，从而增强模型的特征信息提取能力。SPPF模块是一种用于特征提取的结构，通过引用空间金字塔池化机制，增强模型对不同尺度目标的感知能力，进而提高模型的感受野。颈部网络（Neck）通常负责将骨干网络（Backbone）提取的特征与上采样后的特征进行融合，以生成最终用于检测的输出。移除某些连接层可能会改变这一过程，但具体的影响取决于其他网络部分的调整。通过这些优化措施，YOLOv8进一步提高了网络的性能和准确性。在YOLOv8检测（Head）模块中，与YOLOv5相比，该模型在检测头部分进行了重大改进[11]。它采用了目前主流的解耦头结构，将分类任务和检测任务在结构上进行了分离。这种巧妙设计使得模型能够更专注地处理各自的任务，从而更精确地执行分类和检测任务。通过这种优化，YOLOv8显著提升了性能和精确度，在目标检测任务中展现出色的表现。除了检测头的改进，YOLOv8还从原先的Anchor-Based方法迁移到了Anchor-Free方法，这种改进允许模型可以直接学习预测物体的边界框，无须预先定义锚点框。从而减小了锚点框数量和尺寸选择对模型的干扰，使模型能够更加灵活地适应不同场景中物体形状和大小的变化[12]。
YOLOv8还提供了五种不同大小的模型来满足在不同的场景需求，分别是YOLOv8n、YOLOv8s、YOLOv8m、YOLOv8l、YOLOv8x。这些不同大小的模型可以根据实际应用的需求进行选择，从而在性能和计算效率之间取得平衡。通过灵活调整模型大小，YOLOv8能够更好地适应不同场景的目标检测任务[13]。YOLOv8在目标检测领域中取得了重大突破。通过引入新的功能和改进，该模型在准确性、鲁棒性和计算效率方面表现出色。从解耦头结构到Anchor-Free方法的迁移，再到骨干网络和颈部网络的优化，YOLOv8展现了强大的性能和潜力，网络结构如图1所示。
2.2 总体系统框架设计

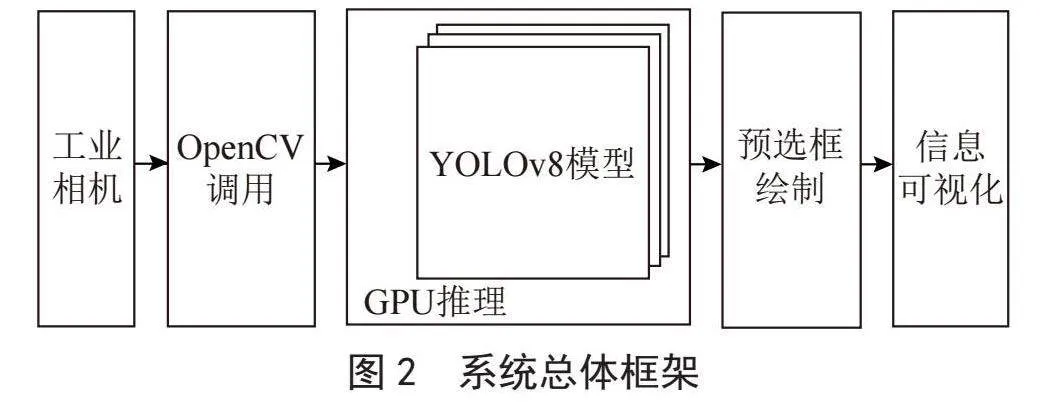

总体系统框架以YOLOv8模型为基础，系统总体框架如图2所示，为了实现铝电解电容外观缺陷检测需通过OpenCV调用工业相机并将视频流逐一分解成单张照片，为后续模型推理做准备。基于YOLOv8模型的目标检测能力为系统提供了高效而准确的缺陷检测工具，该模型已经在训练阶段学习了铝电解电容外观的特征，使其能够在图像中识别和定位潜在的缺陷区域。在推理运算阶段，YOLOv8模型将应用于单张照片，进行预测并标定图像中检测到的缺陷，通过YOLOv8内置plot（）函数绘制检测结果并返回注释图像的NumPy数组，使得检测到的缺陷信息可以被轻松地集成到进一步的分析或处理流程中，为融合下游任务做准备。
3 实验数据
3.1 数据集获取
本文的数据通过收集不同缺陷样本的铝电解电容，并在严格控制条件对电容进行筛选，选定划痕（Scratched）、破损（Dented）、凹陷（Damaged）作为铝电解电容的缺陷样本检测类型，构建一个多样化的电容缺陷数据集。在数据集获取和制作的过程中，利用工业相机对每个电容进行多方位、多角度的拍摄，特别要求对光线的要求，确保拍摄出的图像能够真实反应电容器的实际状况，保证每个电容的缺陷特征和程度能够准确记录。
3.2 数据集预处理
在数据集预处理过程中，对图像进行了大小调整。通过根据工业相机拍摄电容器的实际尺寸和距离，对图像进行缩放处理，确保每一张实验数据集图像具有相同的尺寸和格式，提高数据的一致性。同时，去除了空白、模糊等无效样本图片。预处理后的图像在Labeling软件中接受标注处理，涉及对凹陷、划痕、破损缺陷类型的标注，以确保对后续模型训练。
3.3 数据集制作

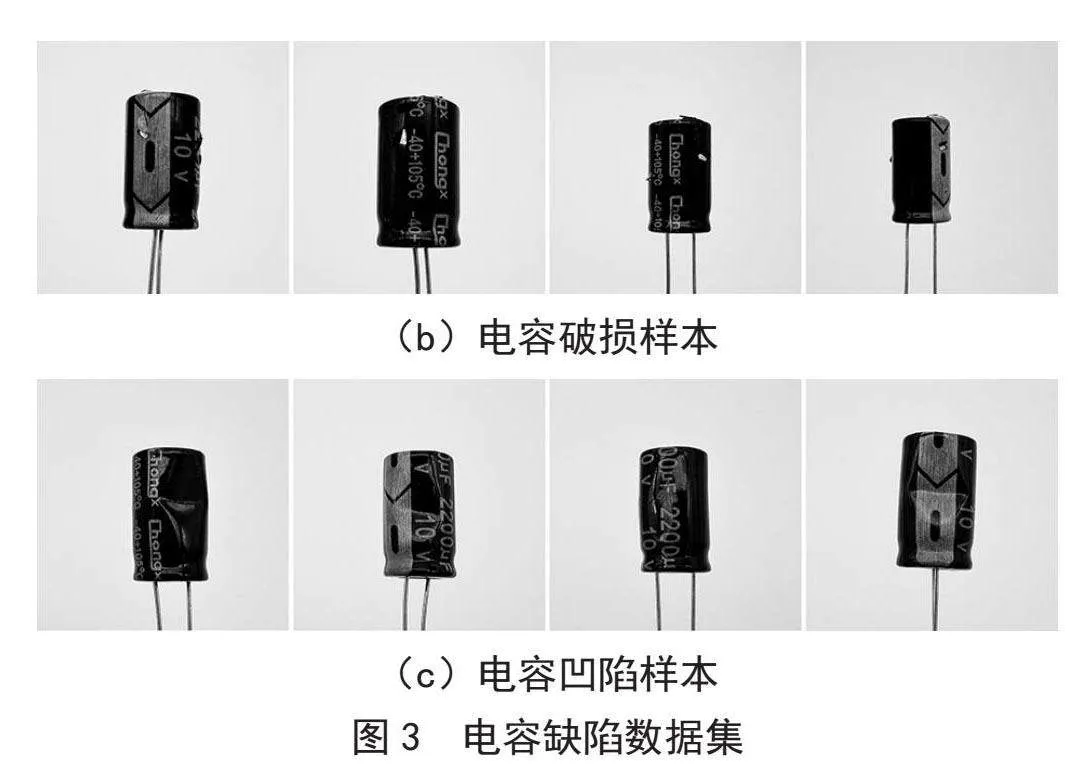

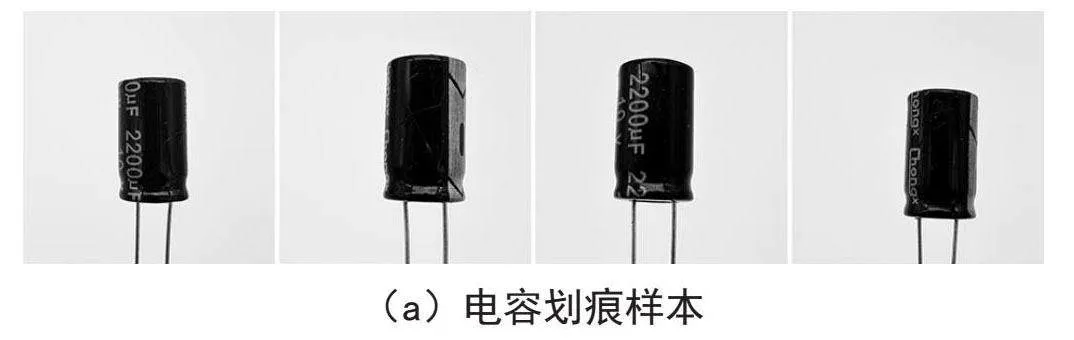

在数据集制作过程中，首先将经过处理的电容图像与相应的缺陷标签进行精确匹配组合，形成一个完整的数据集。该过程需要借助高效的数据库管理，确保每个图像与对应的标签能够精准无误。为进一步扩充数据集并提高模型的泛化能力和鲁棒性，采用了交叉验证的方法，分别构建了训练集（1 476张图像）、验证集（368张图像），以全面评估模型的性能。最后，为了增加样本数量，使用数据增强技术，对电容图像进行了旋转、翻转和缩放等操作。进一步优化数据集，为模型训练提供多样和丰富的样本，如图3所示。
4 实验结论分析
4.1 实验环境

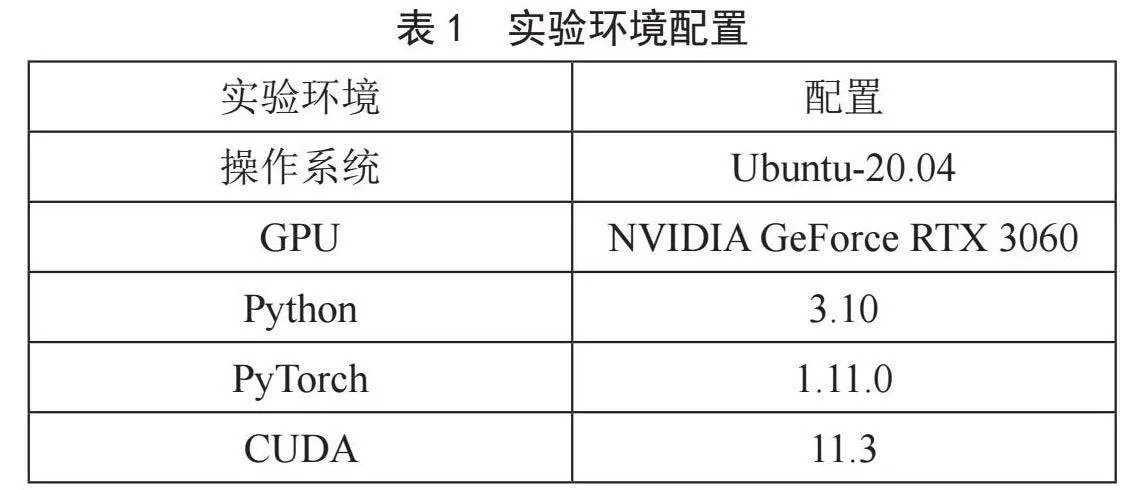

在本次实验中，本文选择了NVIDIA GeForce RTX 3060作为操作计算平台，操作系统选择Ubuntu 20.04。使用Python作为编程语言，版本为3.10，并采用深度学习框架PyTorch，版本为Torch 1.11.0。此外，CUDA版本为11.3，用于加速深度学习计算。实验环境的详细配置如表1所示。
4.2 实验评判标准
在目标检测训练任务中常以准确率（Precision）、召回率（Recall）、mAP@50和mAP@50-90作为评估模型性能的标准。其中TP（True Positives）表示模型正确预测为正例的数量，FP（False Positives）为模型错误预测为正例的数量，FN（False Negatives）为模型错误预测为负例的数量，准确率（Precision）和召回率（Recall）计算公式如下：
（1）
（2）

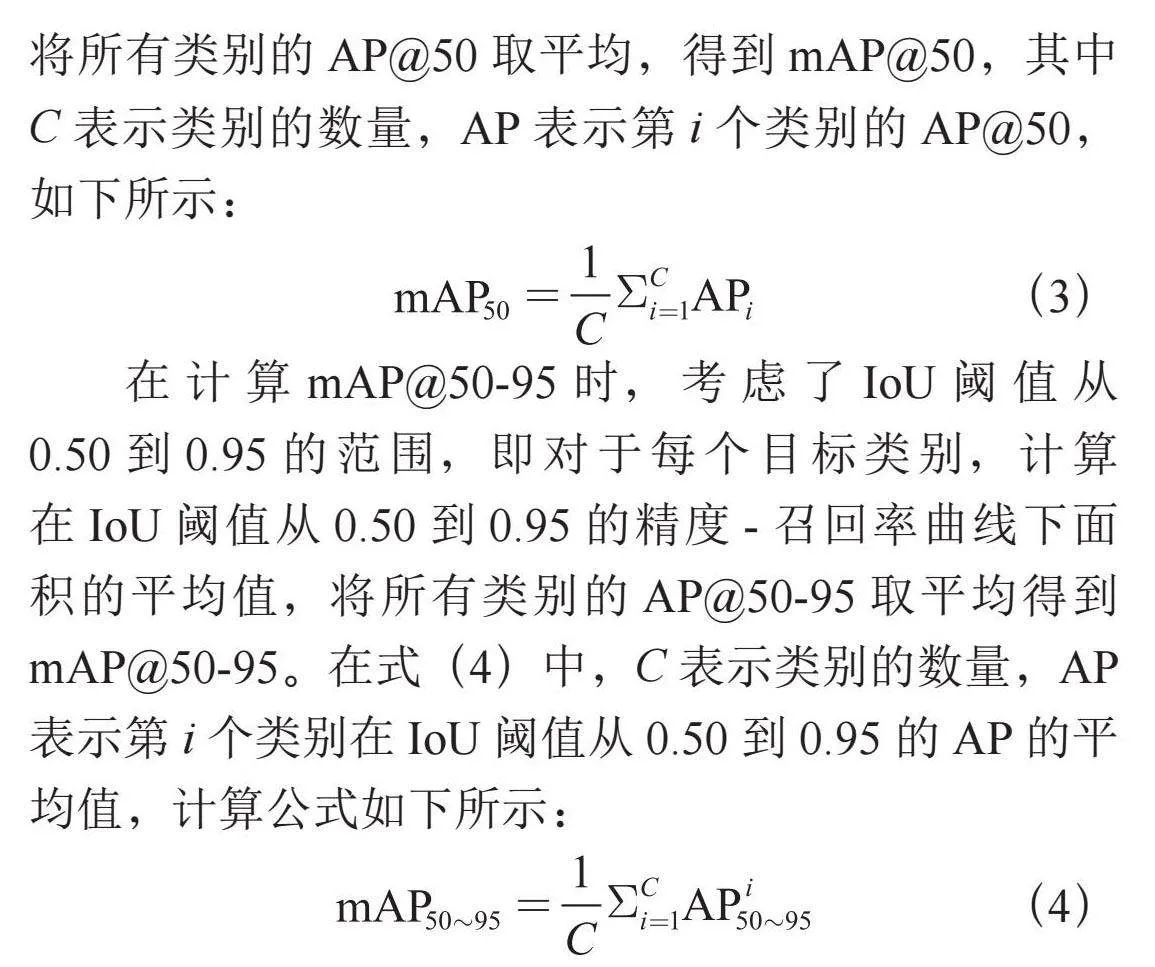

mAP表示评估目标检测模型整体性能指标，本文选取mAP@50（在IoU阈值为0.50时的平均精度均值）和mAP@50-95（在IoU阈值从0.50到0.95范围内的平均精度均值）阈值来计算mAP。在计算mAP@50，首先对于每个目标类别计算在IoU阈值为0.50时的精度-召回率曲线下面积，即AP@50。然后，将所有类别的AP@50取平均，得到mAP@50，其中C表示类别的数量，AP表示第i个类别的AP@50，如下所示：
（3）
在计算mAP@50-95时，考虑了IoU阈值从0.50到0.95的范围，即对于每个目标类别，计算在IoU阈值从0.50到0.95的精度-召回率曲线下面积的平均值，将所有类别的AP@50-95取平均得到mAP@50-95。在式（4）中，C表示类别的数量，AP表示第i个类别在IoU阈值从0.50到0.95的AP的平均值，计算公式如下所示：
（4）
4.3 实验结果分析

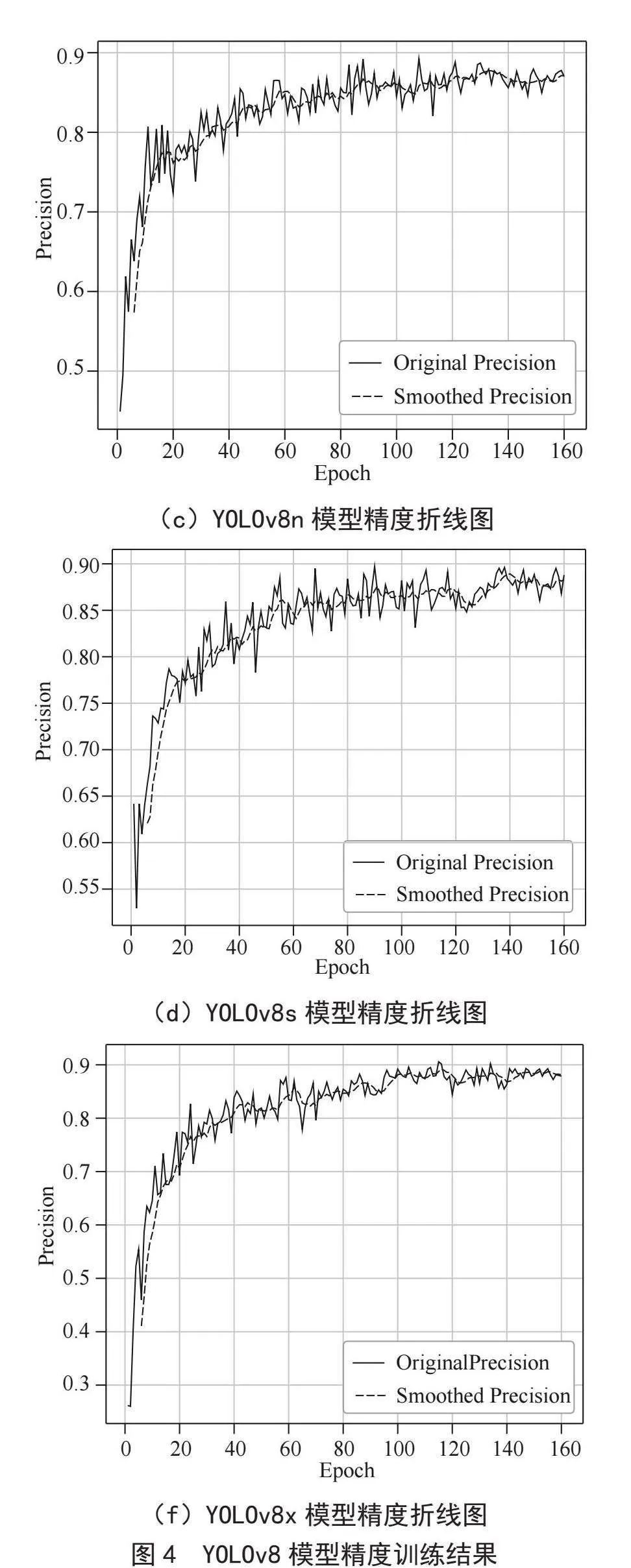

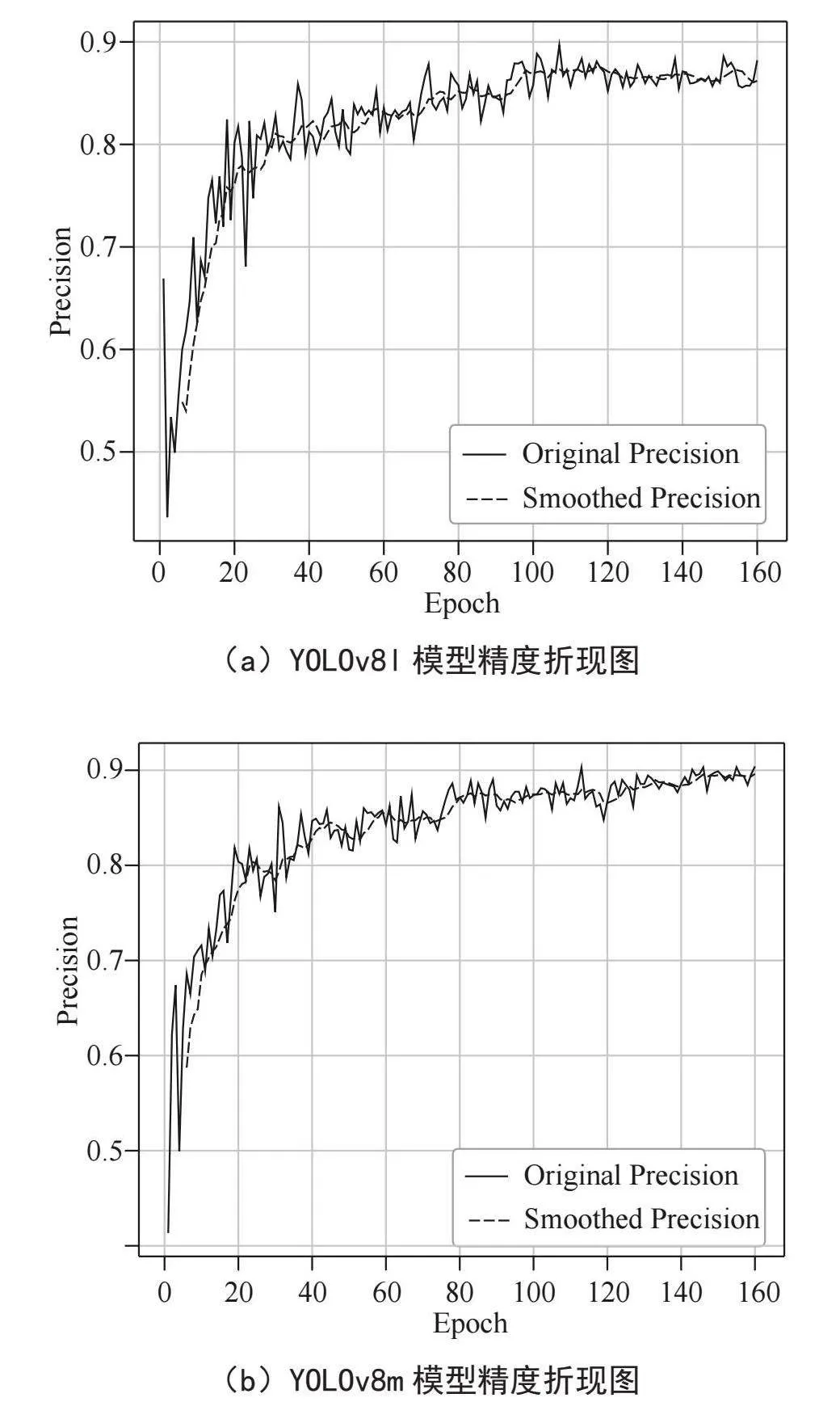

将实验结果可视化处理绘制精确度、平均精度均值、召回率，如图4所示，实验结果表明YOLOv8模型在Epoch大于100之后模型开始收敛，表现出良好的性能。

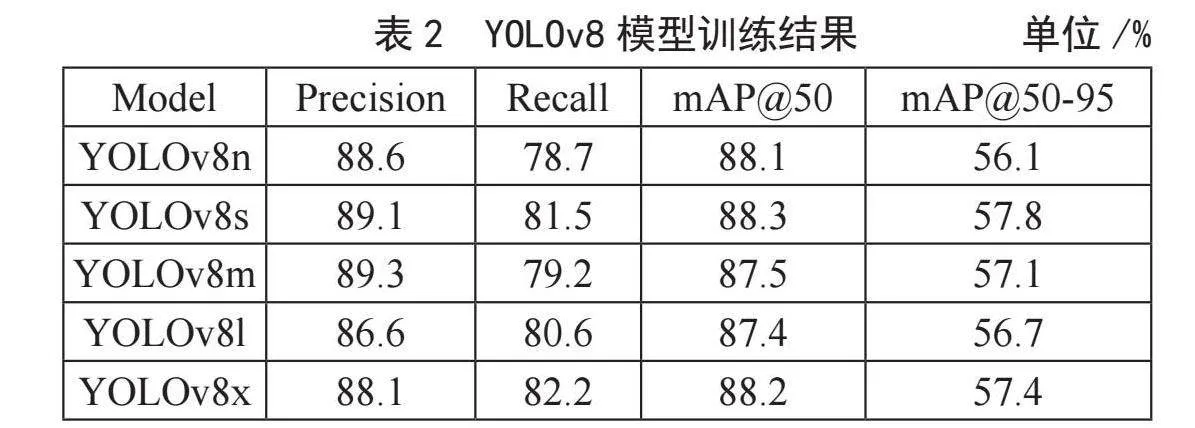

本文通过对YOLOv8模型的训练实验，针对不同版本的模型YOLOv8n、YOLOv8s、YOLOv8m、YOLOv8l、YOLOv8x进行性能评估。研究关注模型的精确度、召回率、mAP@50和mAP@50-95等指标。从表2中可以分析可知，在电容缺陷样本数据集中，YOLOv8m模型表现最优，显示该模型在目标预测方面更为准确。相反，YOLOv8s在召回率上表现出色，即更多真实目标被成功检测。在平均精度（mAP@50和mAP@50-95）指标上分析，YOLOv8s和YOLOv8x在不同的IoU阈值下均呈现出较高的性能。模型网络层数的不同也反映了各版本在模型结构上的差异，YOLOv8l和YOLOv8x共享较大的网络深度，这表示该模型更注重对抽象特征的学习。综合对比实验结果表明，不同版本的模型为了适应使用场景的需求，对模型网络结构做出相应的结构调整以支持不同终端的算力需求。
4.4 检测结果可视化

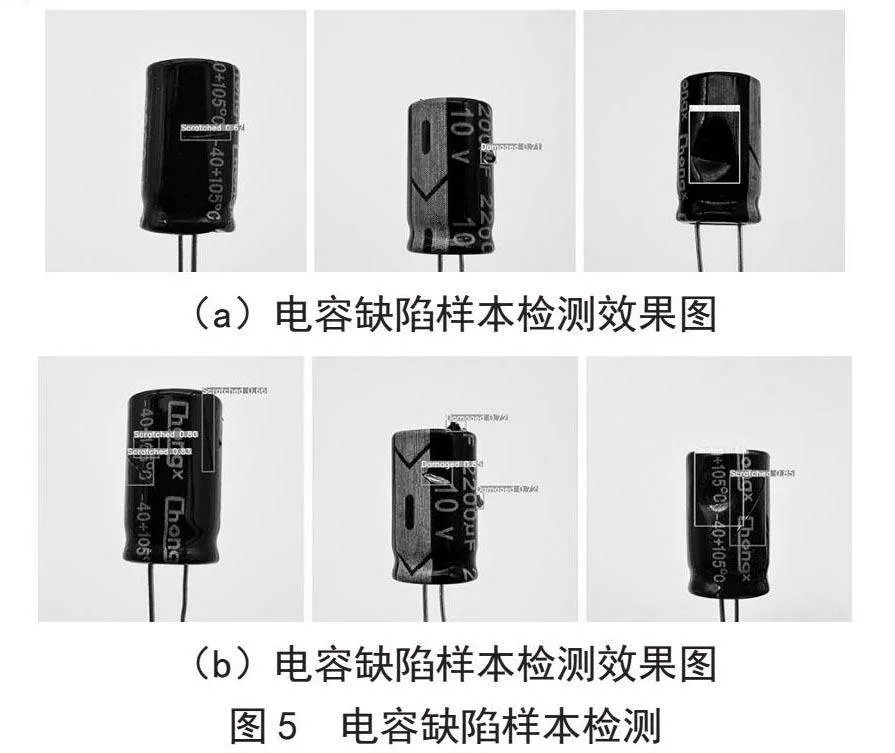

在模型测试过程中，随机选取划痕、凹陷、破损样本进行实验测试，如图5所示，在测试过程中YOLOv8模型均能捕捉到电容缺陷样本并绘制出相应的预选框。为了进一步验证模型，使用交叉缺陷样本进行缺陷检测，图5所示的测试结果表明模型能够正确判断样本缺陷类型，说明该方法具有合理性和实际应用价值。
5 结 论
本文以铝电解电容缺陷检测为背景，针对在工业生产环节对铝电解电容良品率的需求，本文提出了一种基于YOLOv8的电容缺陷检测系统。实验结果表明，YOLOv8n的精度mAP@50为88.1%，YOLOv8s为88.3%，YOLOv8m为87.5%，YOLOv8l为87.4%，YOLOv8x为88.2%，平均值为87.9%。实验数据表明该模型能够准确识别出缺陷的电容，相较于传统人工目检，该系统具有更高的准确率，显著提升了电容工业生产缺陷检测环节的准确率，降低了电容的残次率。基于YOLOv8的电容缺陷检测系统在实际生产环节中，具备广泛的应用价值，该研究为工业自动化检测领域的发展提供理论基础。
