摘 要：针对当前历史城区保护和改造中广泛存在的城市空间混乱、文化定位模糊以及不合理的大拆大建行为所带来的一系列问题，结合叙事环境、地理信息科学以及新一代信息技术，采用B/S结构、Python语言，设计开发了基于叙事环境的历史城区改造辅助规划平台。实践证明，平台的应用能够量化历史城区的叙事空间结构并且可以实现叙事数据及用户感知数据的可视化展示，辅助城市管理及规划人员及时掌握城市结构的动态变化，为城市的规划与设计提供辅助工具。
关键词：叙事环境;历史城区;辅助规划平台
中图分类号：TP311.52 文献标识码：A 文章编号：2096-4706（2021）02-0020-04
Abstract：In view of a series of problems caused by urban space confusion，cultural ambiguity and unreasonable demolition and construction in the protection and reconstruction of historical urban areas，this paper designs and develops an auxiliary planning platform for the reconstruction of historical urban areas based on narrative environment by using B/S structure and Python language，combining narrative environment，geographic information science and new generation information technology. Practice has proved that the application of the platform can quantify the narrative spatial structure of historical urban areas，and can realize the visual display of narrative data and user perception data，assist urban management and planners to grasp the dynamic changes of urban structure in time，and provide auxiliary tools for urban planning and design.
Keywords：narrative environment;historic urban;auxiliary planning platform
0 引 言
历史城区承载着城市的历史记忆和文化价值，可谓是所在城市的核心区。项目以GIS技术、科学计算可视化、空间数据库、大数据、人工智能等技术为支撑，通过构建软件平台，采集量化历史城区的叙事数据和公众感知数据，来量化历史城区叙事空间结构并对其进行可视化展示，辅助城市管理人员和规划人员从理性角度认识历史城区空间形态规律、特征和内涵，从而合理规划历史城区，让历史城区改造更科学，更符合公众意愿，让政府满意，让公众满意，项目研究具有一定的科学创新意义和现实指导意义。
1 叙事环境
叙事学理论发源于西方，除了文学作品以外，还包括绘画、电影、连环画、社会杂闻、会话，叙事承载物可以是口头或书面的有声语言、固定或活动的画面、手势，以及所有这些素材的有机混合。叙事提供了一种针对生活体验、集体记忆以及其他场所品质特征的描述性方法，已被广泛应用于建筑、景观和城市的设计和研究中。在叙事理论中，国外对城市环境中叙事的研究源自20世纪70年代以来文化地理学和城市社会学对空间和场所的产生、经验、运作和影响的研究，它们强调叙事在人和环境间的媒介作用。基于叙事和空间之间关系的新认识，将叙事学、新一代信息科学等相关理论引入历史城区改造辅助规划中，通过采集叙事数据，并对相关数据进行可视化展示，来辅助历史城区改造规划设计，搭建城市设计和新一代信息科学研究之间的新平台。
2 平台需求分析
历史城区改造辅助规划平台的用户包括数据处理技术员、城市管理人员和城规划计人员。数据处理技术员登录平台后主要进行场地叙事数据采集，城市管理人员和城市规划人员登录平台后可以查看可视化展示数据，具体功能需求为：
（1）数据处理技术员登录平台后可以添加、删除、修改和查看场地数据、场地叙事数据和用户感知数据;
（2）城市管理人员和城市规划人员登录平台后可以查看可视化展示数据和辅助决策建议数据，包括场地数据的可视化展示和叙事数据的可视化展示;
（3）超级管理员登录平台后可以对用户、角色和权限数据进行管理和维护。
3 平台总体设计
3.1 功能模块设计

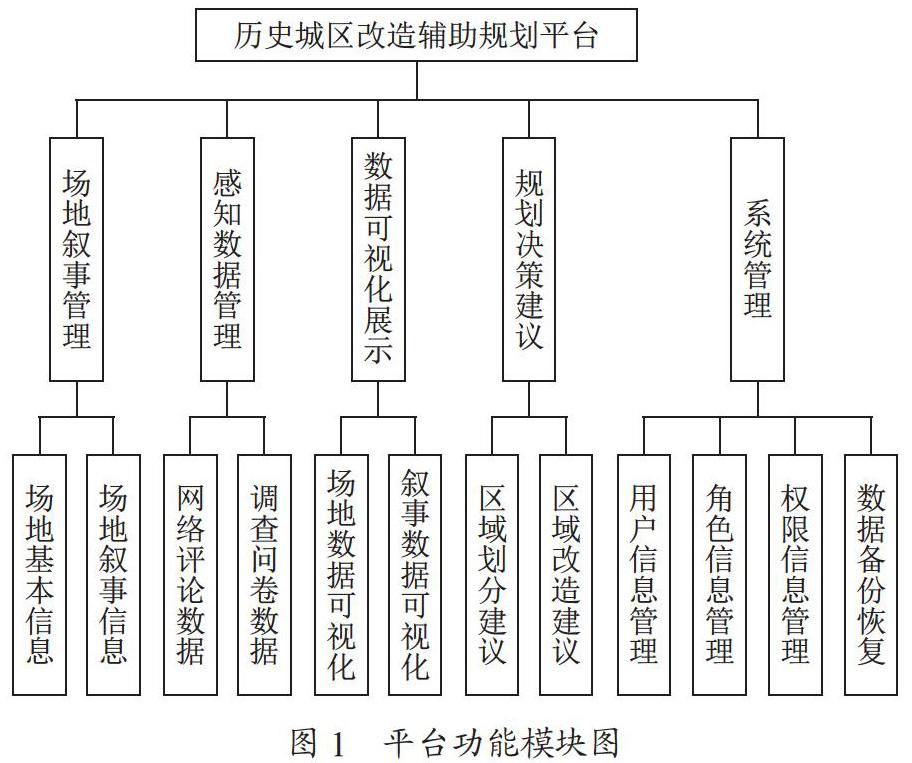

根据平台需求，对历史城区改造辅助规划管理平台的功能模块进行了设计，平台主要包括场地叙事管理、感知数据管理、数据可视化展示、规划决策建议，平台管理5个模块，具体设计如图1所示。
其中，场地叙事管理模块是平台的基础数据模块，主要实现场地基本信息和场地叙事信息的管理和维护;感知数据管理模块包括网络评论数据和调查问卷（用户感知）数据的管理和维护;数据可视化展示模块包括场地数据可视化和叙事数据可视化展示;规划决策建议模块包括区域划分建议和区域改造建议。
3.2 数据库设计
平台数据库主要包括场地信息表、场地叙事信息表和用户感知数据表，数据表结构设计如表1、表2、表3所示。
表1场地信息表中叙事场地包括标志物（如毛泽东铜像、平和堂）、节点（如五一广场、芙蓉广场）、路径（如湘江大桥、金线街、太傅里、西牌楼、五一路、芙蓉路、解放路）、区域（如岳麓山、橘子洲头）、边界（如墙体、悬崖）。
表2场地叙事信息表主要用来保存场地叙事信息，其中叙事类型包括历史事件、建设事件、文化事件、名人事件、商业事件、政治事件及节庆活动。
表3用户感知信息表主要用来存储网络平台中所爬取的数据，其中已消失的物质元素（如消失、不见、遗忘）、现存的物质元素（如改造、遗留）、新建的物质元素（如新建）、非物质性景观元素（如儿时回忆、历史悠久、私家园林、儿时记忆、看电影）、人类活动（如锻炼身体、娱乐活动、集体活动、情侣约会、餐饮需求、扫墓、唱歌、约会、购物、漫步、休闲、相亲、跑步）、其他方面（如免费、环境优雅、改造、无游乐设施、小吃街、开放型）、交通方面（如公交、地铁、方便、不方便、转乘）主要用来存储爬取后的文本信息。上传图片字段主要用来存储爬取后的图片信息，结合智能化图片识别技术，可用来对公众的视觉喜好进行分析和统计。
4 平台实现与运行效果
4.1 场地信息管理
数据处理员登录平台后可以添加、删除、修改和查看场地信息，场地类型包括标志物、节点、路径、区域和边界，场地信息列表页面设计如图2所示。
点击列表页面中的“增加”按钮进入场地信息新增页面，场地信息新增页面录入的数据包括场地名称、场地类型、场地地址、始建年代、存在情况、省、市、区等信息。录入场地信息时，不需要录入经度、纬度和位置信息，待场地信息添加成功后，可以通过点击场地列表页面中的“获取位置”按钮来获取标志物的经度、纬度信息和位置信息，路径和区域类型（线和面）的位置信息使用JSON格式数据保存在数据库中。
4.2 叙事信息管理
数据处理技术员登录平台后可以添加、删除、修改和查看场地叙事信息，场地叙事类型包括历史事件、建设事件、文化事件、名人事件、商业事件、政治事件及节庆活动，场地叙事信息列表页面设计如图3所示。
在场地叙事信息列表页面用户可以增加、删除和修改叙事信息，场地叙事信息新增页面设计如图4所示。
场地叙事需要录入场地名称、叙事类型、叙事内容、叙事时间等信息。其中叙事内容可以录入图文混排数据，叙事信息录入成功后，点击“保存”按钮，数据将保存到平台数据库中。
4.3 用户感知信息管理
数据处理技术员登录系统后可设置爬取的网络平台URL，点击“确定”后，系统将自动爬取网络平台的用户评论数据，网络平台用户评论数据列表页面设计如图5所示。
用户的网络评论数据包括场地编号、场地名称、星级、用户名、点评时间、上传图片以及对点评内容进行关键词分析后存储的相关文本数据，如图6是用户感知数据展示页面，此页面展示的是爱晚亭的数据，图片下方显示相应关键词的具体数据。
4.4 数据可视化管理
城市管理和城市规划人员登录平台后可以查看可视化展示数据和辅助决策建议数据，包括场地数据的可视化展示和叙事数据的可视化展示。
场地数据可视化展示如图7所示，此页面中，城市管理人员和城市规划人员可以按不同的场地类型进行检索，查看不同类型场地的可视化数据。

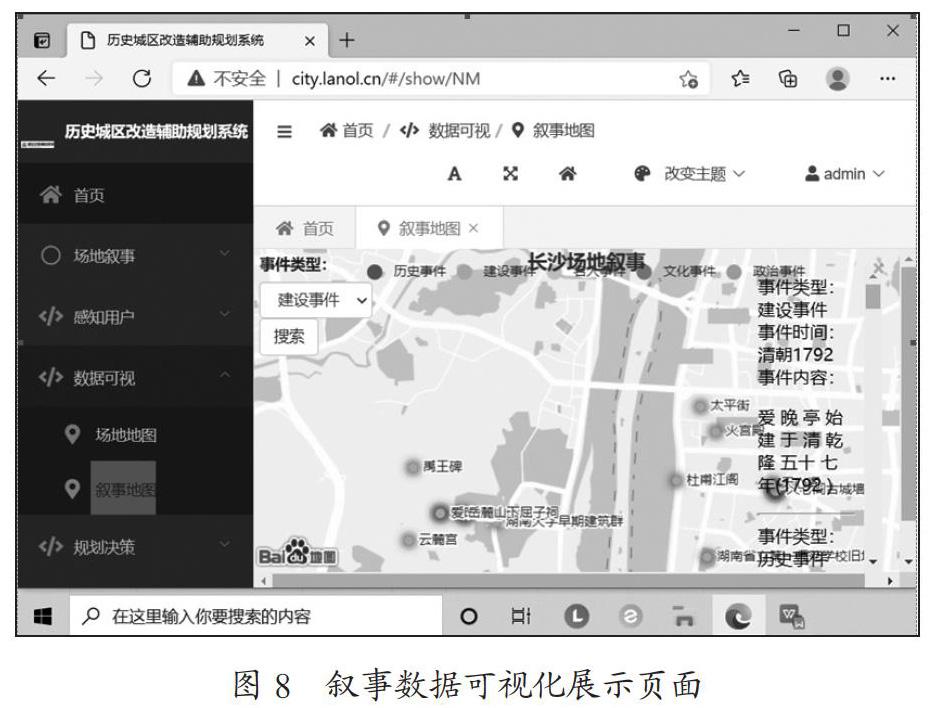

叙事数据可视化展示如图8所示。此页面中，城市管理人员和城市规划人员可以按不同的叙事类型进行检索，查看不同叙事类型的可视化展示数据，当鼠标悬停在某场地时，页面右边将展示此场地的相关叙事内容。
5 结 论
根据历史城区改造辅助平台管理流程对平台进行了需求分析和设计，平台采用B/S结构，使用Python语言开发实现，经过测试，平台能实现叙事数据和用户感知数据量化，实现场地数据和叙事数据的可视化展示，为城市的规划与设计提供辅助工具。
参考文献：
[1] 马骁.基于空间点模式分析方法的城市事件叙事空间量化研究 [D].长沙：中南大学，2013.
[2] 吴探诗.三维城市规划辅助决策系统建设方法研究 [J].测绘与空间地理信息，2020，43（2）：132-134.
[3] 杜律，李松.基于GIS的土地区域整理项目规划辅助系统设计 [J].现代电子技术，2019，42（20）：107-111.
[4] 朱萌，万丽，张媛媛，等.从三维模型到全息模型：智慧模型在城市规划中的运用——以巢湖市城市规划辅助系统为例 [J].安徽建筑大学学报，2019，27（5）：36-43.
[5] 范强，段家剑，李海龙.基于WebGIS的“多规合一”信息系统构建 [J].测绘工程，2019，28（6）：47-52.
