不同恒温条件下有机酯改性酚醛树脂动态力学性能的研究*

于红卫1潘永柱2杜春贵1**鲍滨福1（1.浙江农林大学，临安311300；2.丽水市林业技术推广总站，浙江丽水323000）

以甲醛和苯酚为原料，经丙烯酸甲酯和邻苯二甲酸二烯丙酯（DAP）共同改性制得碱性酚醛树脂，采用动态热机械分析仪（DMA）研究温度对有机酯改性酚醛树脂动态力学性能的影响，并采用相关仪器对碱性酚醛树脂的性能进行了表征。结果表明：随着丙烯酸甲酯和邻苯二甲酸二烯丙酯（DAP）加入量的增加，储存模量与损耗模量都相应提高，PF树脂固化温度下降了5.43℃。有机脂对碱性酚醛树脂固化的作用，是通过快速促进树脂分子生成活性中间体亚甲基醌来实现的；有机脂的加入对树脂的耐热性能影响不大。

温度；有机酯；酚醛树脂

碱催化的水溶性酚醛树脂固化后，性能脆、固化时间长、温度高，使其在人造板上的应用受到了一定的限制，因而提高其韧性与降低固化温度是酚醛树脂性能的重要研究方向［1］。国内外关于有机酯加速酚醛树脂固化的研究已有相关报道［2-9］。在重组木的加工生产中，80%以上的胶粘剂是浸渍酚醛树脂胶，导致制备的重组木板材尺寸不稳定，易开裂，且耗能高，生产效率低，影响了重组木产业的健康发展。

本文通过在酚醛树脂中加入丙烯酸甲酯和邻苯二甲酸二烯丙酯2种改性剂，研究了改性剂对碱性酚醛树脂性能的影响，为提高重组木的尺寸稳定性、降低生产成本提供科学依据。

1.1试验材料及仪器

甲醛：分析纯，杭州华龙化工有限公司；苯酚：分析纯，江苏宜兴市化学试剂厂；氢氧化钠：分析纯，江苏彤晟化学试剂厂；丙烯酸甲酯：分析纯，市售；邻苯二甲酸二烯丙酯：分析纯，市售。

动态热机械分析仪，DMA Q800型，美国TA仪器公司；差示扫描量热仪，DSC Q2000型，美国TA仪器公司；傅立叶变换红外光谱仪，日本岛津公司IR Prestige－21；综合热分析仪，NetzchsTA409C，德国。核磁共振仪：600mHz DD2，Agilent公司，仪器探头信息：OneNMR探头：1H-19F/15N-31P 5mm二合一宽带探头，变温范围：-80至+130℃，CCl4为溶剂，以四甲基硅烷（TMS）为内标。

1.2改性酚醛树脂的合成

改性和对照组的酚醛树脂中，F∶P∶NaOH的摩尔比为2.1∶1∶0.3。首先，在装有搅拌器和温度计的三口烧瓶中，加入全部苯酚、部分甲醛（占60%）、催化剂、部分丙烯酸甲酯和邻苯二甲酸二烯丙酯（占75%），搅拌均匀后，加热至85～90℃，反应20min。反应过程中，冷却到75℃以下，第2次加入剩余的甲醛、丙烯酸甲酯和邻苯二甲酸二烯丙酯，同时再次升温至85～90℃，并进行保温反应，以产品达到所需粘度作为其反应终点。反应结束后，降温至50℃出料，得到改性的酚醛树脂。

1.3试样结构与性能表征分析方法

黏弹性：试件由2片涂有改性酚醛树脂胶的薄竹粘合而成，每个试件尺寸为36mm×9mm× 1.2mm，也即单片薄竹的尺寸为36mm×9mm× 0.6mm。每个试件的涂胶量为25mg左右。试件必须顺纹理且垂直于受力方向，采用DMA Q800型动态热机械分析仪对准备好的试件进行动态黏弹性测定。其中参数：温度恒温在90、100、110、120、130、140℃，时间60min，频率1 Hz；采用双悬臂梁弯曲形变模式，跨距35mm，振幅40m，动态力6 N。

固化：采用TG-DSC Q2000型联用热分析仪对改性酚醛树脂进行动态固化行为扫描。取改性酚醛树脂试样，研磨成粉沫状，将样品粉末置于标准的铝坩埚中，样品用量约为10mg，加盖密封，密封后放入炉腔中，在N2气氛中进行扫描测试。其中参数：温度扫描范围25～250℃，升温速度10℃/min，氮气流（20ml/min）。

结构：采用IR Prestige-21傅里叶变换红外光谱仪进行有机脂改性碱性酚醛树脂的结构分析，采用KBr压片，扫描范围400～4 000cm-1，分辨率为4cm-1。

2.1有机酯对PF树脂储能模量的影响

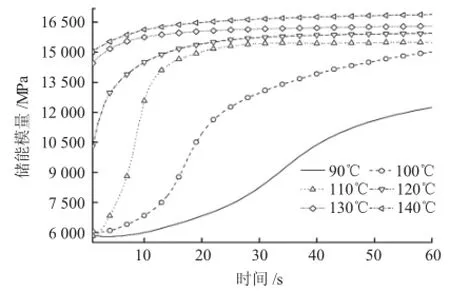

在不同温度恒温条件下，经丙烯酸甲酯和邻苯二甲酸二烯丙酯改性后的PF树脂的储能模量随着时间的推移，先增加然后逐渐趋向稳定，且恒温温度越高，趋向稳定趋势越明显，斜率越大，时间越短（图1）。140℃下储能模量稳定值（16800MPa）比90℃下的储能模量（11 800mPa）提高了42%，这表明恒温温度越高，树脂的刚性越大，韧性下降。

图1　有机酯对PF树脂储能模量的影响

2.2有机酯对PF树脂损耗模量的影响

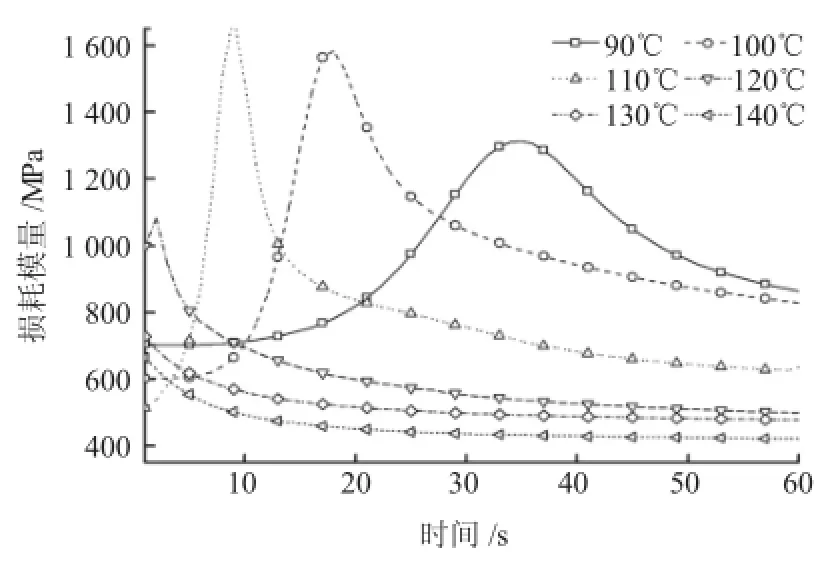

在不同温度恒温条件下，改性PF树脂的损耗模量随着时间的推移，初始逐渐增加，达到波峰后逐渐降低至稳定值（图2）。波峰随着温度的增加，逐渐向左移动；当温度达120℃时，波峰消失，逐渐降低至稳定值。140℃下的损耗模量稳定值（420mPa）比90℃下的损耗模量（870mPa）降低了51.7%。

图2　有机酯对PF树脂损耗模量的影响

2.3有机酯对PF树脂损耗因子的影响

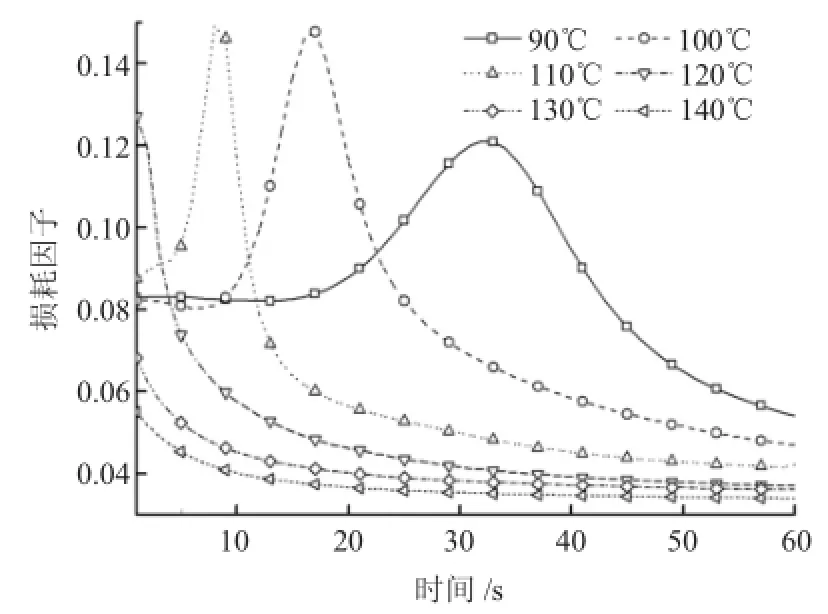

损耗因子（tanδ）反映了材料中聚合物分子链的微观运动和相转变，在动态力学热分析中，可将损耗因子峰值所对应的温度定义为玻璃化转变温度。从图3可知，损耗因子的曲线形式跟损耗模量相似。

图3　有机酯对PF树脂损耗因子的影响

波峰随着温度的增加，逐渐向左移动，达到峰值时，即为玻璃化转变点，树脂开始逐渐固化；当温度大于125℃时，树脂在一开始便已达到玻璃化转变点进而开始固化。

2.4改性PF树脂的DSC固化过程分析

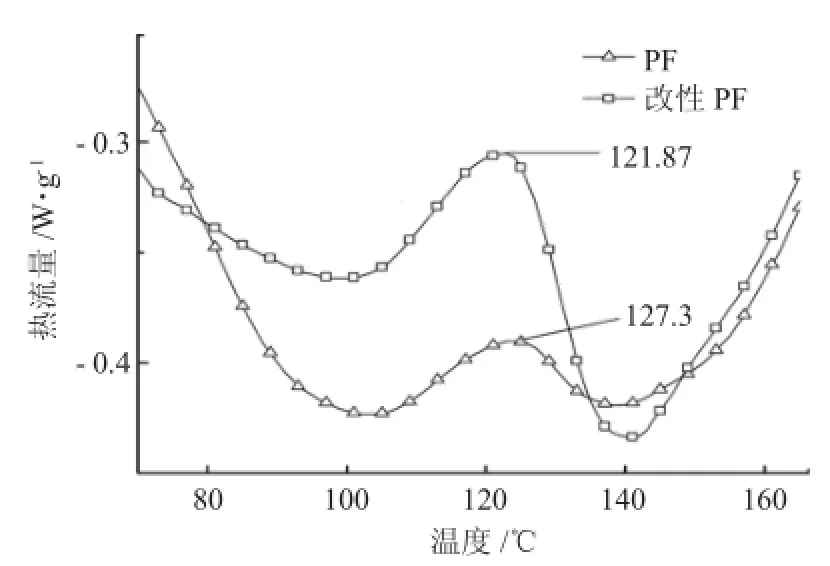

由有机酯改性酚醛树脂和未改性酚醛树脂的DSC曲线（图4）可知，改性酚醛树脂的固化反应是一个放热反应，且有个温度范围在120～127℃的放热峰，这些峰值由酚醛树脂羟甲基固化形成亚甲基桥。酚醛树脂由于有机酯的加入，树脂的反应热降低，放热曲线向低温方向移动，放热峰的凝胶化温度、固化温度也随之降低。改性后的树脂比未改性的PF树脂的固化温度降低了5.43℃，说明丙烯酸甲酯和邻苯二甲酸二烯丙酯的加入可降低PF树脂的固化温度。

图4　有机酯对PF树脂固化动力学的影响

2.5改性PF树脂的核磁共振与红外分析

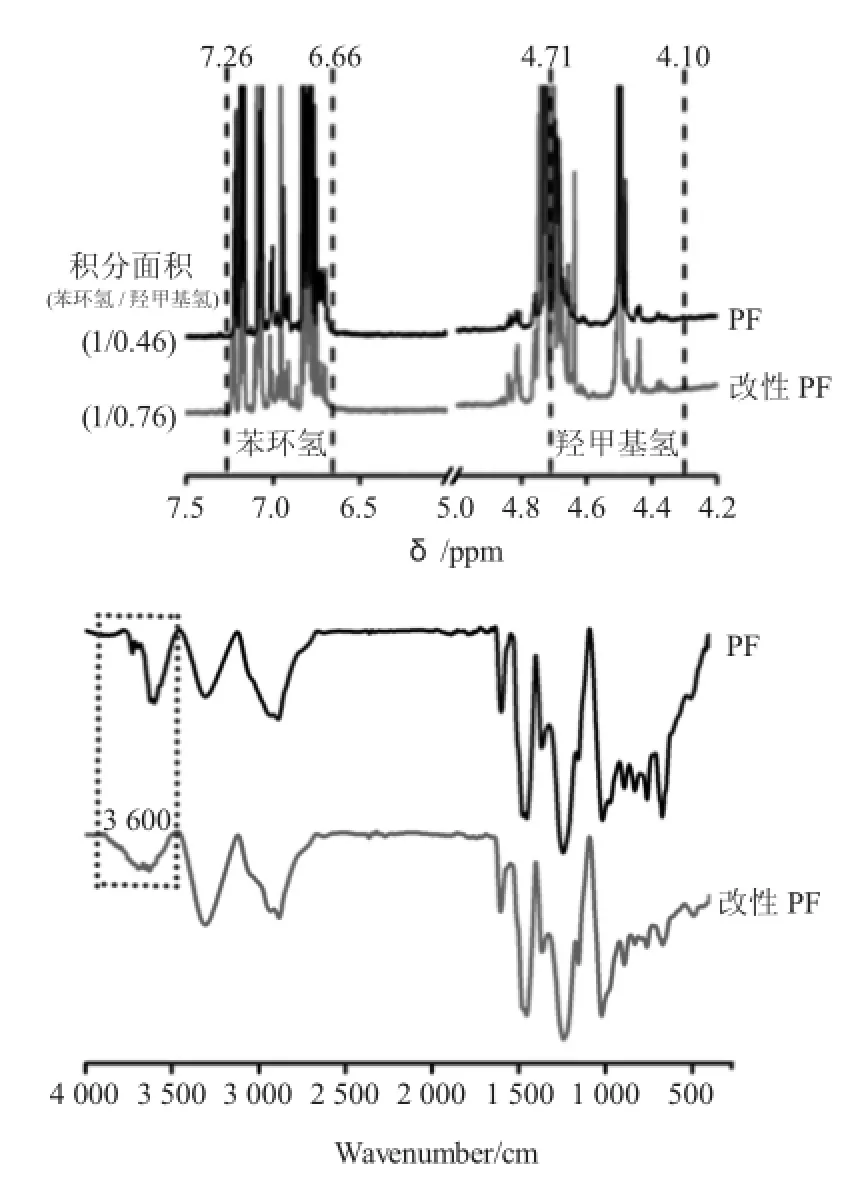

根据重要基团振动的红外光谱区域的对应关系，经红外分析，树脂中3 600cm-1处酚羟基吸收峰变宽，说明改性PF中酚羟基比例较高（图5）。

图5　有机酯对PF树脂结构性能的影响

2937cm-1处亚甲基的吸收峰随着有机酯的加入而增强，证实了树脂分子之间在酯的作用下，以亚甲基桥相连；1240～1220cm-1处是醚键CH2－ O－CH2的对称伸缩振动吸收峰，说明树脂合成过程中羟基或羟甲基发生了缩合反应，脱去水分子，它的增强说明产生了新的酯；1017cm-1和975cm-1双峰是羟甲基（-CH2OH）上C-O的伸缩振动吸收峰，其吸收强，表明树脂中的羟甲基含量高。核磁共振分析表明，苯环上氢谱峰化学位移为7.26 至6.66，苯环上羟甲基氢谱峰为4.71至4.10。

两个区域氢谱峰积分面积对比表明，改性PF的羟甲基氢比例（0.76）明显高于未改性酚胶（0.46），证明改性后活性基团羟甲基含量显著增加；因此，PF树脂随着有机酯的加入，各基团明显强化，含量也逐渐增多，生成更多的羟甲基，有利于加速树脂的固化。

2.6改性PF树脂的热失重分析

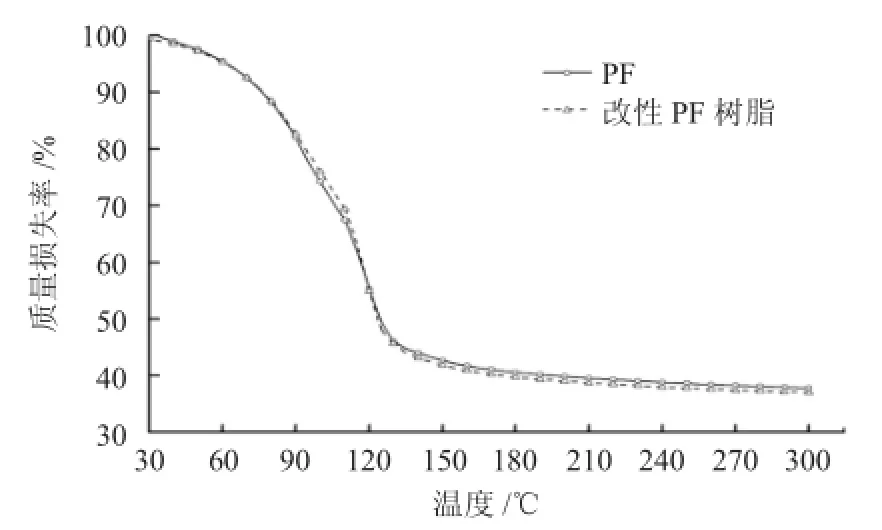

随着改性剂的加入，改性PF树脂的热分解温度有所降低，耐热性比未添加改性剂低。在分解50%时，改性树脂的分解温度提高了5℃（图6）。

图6　有机酯对PF树脂热性能的影响

由于有机酯中羰基碳原子和酯基相连的烷氧基的饱和碳原子的引入，减少了体系中的酚羟基和羟甲基，羰基键能（350 kJ/mol）小于O-H的键能（459 kJ/mol），其活动能力较强，激发其链段运动的温度较低，降低了树脂中分子链在加热过程中断链所需要的能量，从而使改性PF树脂的热失重增加。

3.1利用有机酯改性PF树脂，可获得较低的固化温度和较好的韧性。从DSC分析可知，有机酯改性PF树脂使其固化温度下降了5.43℃；从DMA分析可知，有机酯的加入使PF树脂的韧性改善较明显，恒温温度越高，树脂的刚性越大，韧性下降。

3.2由树脂的红外光谱与核磁共振分析可知，有机酯改性PF树脂，使其各基团明显强化，含量也逐渐增多，生成更多的羟甲基，这有利于加速树脂的固化反应。

3.3从TG图表分析可知，改性剂加入量对树脂的耐热性能影响不大；同时从板材的胶合强度可看出，改性剂的加入降低了胶合板的强度性能。

［1］顾继友.胶粘剂与涂料［M］.北京：中国林业出版社，2007：90－95.

［2］赵春玲，黄乃瑜，李焰.有机酯加速碱性酚醛树脂凝胶反应机理的研究［J］.华中科技大学学报，2003，31（8）：65-67.

［3］ZhangYY，ZhangYF，He LJ.Cure rate ofphenol-formaldehyde resol resinscatalyzed withmgO［J］.Journal of Adhesionscience and Technology，2007，21（9）：833-839.

［4］Fan D B，Li J Z，Chang Jm.On thestructure andcure acceleration of phenol-urea-formaldehyde resins with differentcatalysts［J］.European Polymer Journal，2009，45（10）：2849 -2857.

［5］ZhaoY，Yan N，FengM.Characterization ofphenol-formaldehyde resinsderivedfrom liquefiedlodgepolepinebarks［J］. International Journal of Adhesion and Adhesives，2010，30（8）：689-695.

［6］Perez Jm，Rodriguez F，Alonsom V，et al.Curing kinetics of lignin-novolac phenolic resins using non-isothermalmethods［J］. Journal ofThermal Analysis andcalorimetry，2009，97（3）：39-42.

［7］He G B，Riedl B.Curing kinetics of phenol formaldehyde resin and wood-resin interactions in the presence ofwoodsubstrates［J］. Woodscience and Technology，2004，38（1）：69-81.

［8］mirski R，Dziurka D，Lecka J.Properties of phenol-Formaldehyde Resinmodified with Organic Acid Esters［J］. Journal ofApplied Polymerscience，2008，107（5）：3358-3366.

［9］Artmann A，Bianchi O，Soaresm R，et al.Rheokinetic investigationsonthe thermalcure of phenol-formaldehyde novolac resins［J］.Materialsscience and Engineering，2010，30 （8）：1245-1251.
